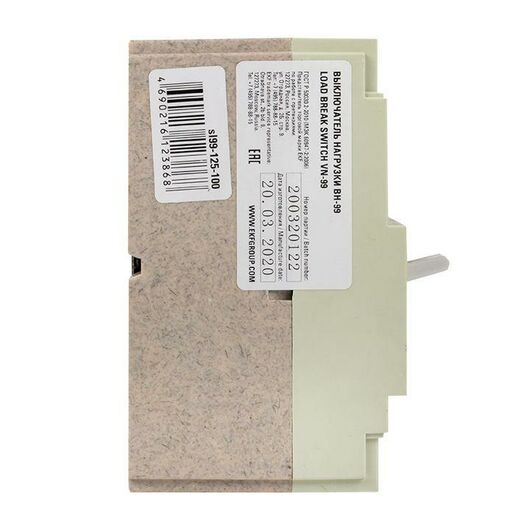

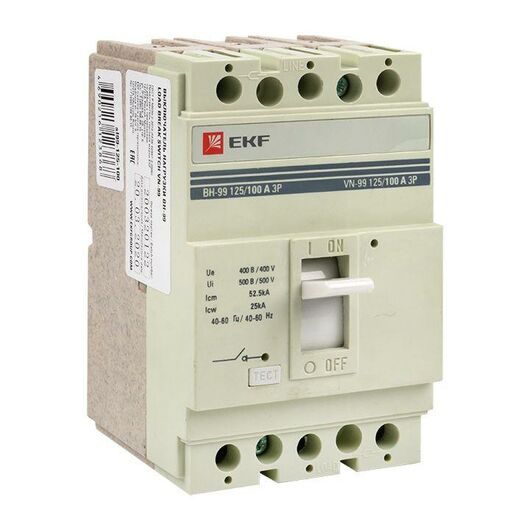

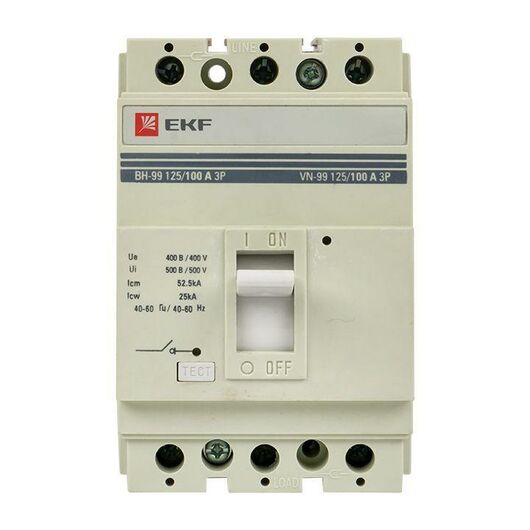

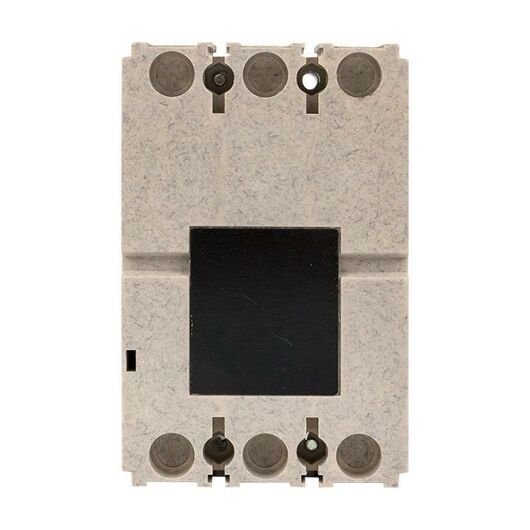

Выключатель нагрузки 3п ВН-99 125/100А EKF sl99-125-100

sl99-125-100
4 68200
Предзаказ
Варианты оплаты
Доставка
  • В пределах МКАД - от 500 руб.
  • За пределами МКАД - от 500 руб. + 30 руб./км
  • Транспортными компаниями по всей России
При наличии товара на нашем складе в необходимом для вас количестве отгрузка производится в течение от одного до двух рабочих дней, в случае наличия товара только на складе поставщика вам необходимо согласовать сроки поставки с нашим менеджером.
Выключатель ВН-99 выполнен в виде моноблока и состоит из основания и крышки с фальш-панелью, в которой имеется окно для рукоятки управления. Основание выполнено из термостойкой пластмассы, не поддерживающей горение и являющейся несущей конструкцией для присоединительных зажимов, неподвижных и подвижных контактов с системой дугогашения, механизма управления. Крышка закрывает все подвижные элементы механизма управления и внутренние токоведущие части. ВНИМАНИЕ! Рычаг выключателя имеет три положения: «ВКЛ», «ОТКЛ» и «СРАБАТЫВАНИЕ ДОП. УСТРОЙСТВ». Для включения после срабатывания необходимо перевести рычаг из промежуточного положения в положение «ОТКЛ», а затем – «ВКЛ». Механизм управления выключателя построен на принципе переламывающегося рычага и снабжен мощной возвратной пружиной. При взведении рукоятки механизма управления (4) приводится в движение изолирующая рейка (5), на которой закреплены пружинные подвижные силовые контакты с гибкими соединениями. Рейка поворачивается в боковых направляющих, обеспечивая не только замыкание подвижных и неподвижных силовых контактов, но и необходимые провалы для увеличения и выравнивания силы. нажатия на подвижные контакты. Система дугогашения выключателей весьма эффективна и в исполнениях ВН-99 125/125 А и ВН-99 160/160 А, состоит из дугогасительных решеток со стальными никелированными дугогасительными вкладышами, в исполнении ВН-99-25/250 А и выше применены дополнительные рассеиватели дуги в виде толстых стальных перфорированных пластин, вставленных в крышку. При установке выключателей в распределительные устройства необходимо учитывать зону возможного выброса вверх на расстояние до 30 мм продуктов горения дуги при отключении под нагрузкой. Подключение кабелей или шин со стороны источника питания производят на верхние или нижние зажимы выключателей. Возможна коммутация алюминиевым и медным проводом
Гарантия
7 лет
Исполнение
Однополюсный выключатель
Количество вспомогательных замыкающих контактов
0
Количество вспомогательных переключающих контактов
0
Количество вспомогательных размыкающих контактов
0
Количество полюсов
3
Комплектное устройство в корпусе
Да
Материал корпуса
Пластик
Номинальная мощность при AC-3, 400 В
69.28 кВт
Номинальный рабочий ток Ie при AC-3, 400 В
100 А
Номинальный ток длительной нагрузки Iu
100 А
Подходит для закрепления на лицевой панели
Да
Подходит для монтажа на основании
Нет
Подходит для промежуточного монтажа
Нет
Подходит для распределительного щита
Да
Производитель
EKF
С возвратом в нулевое положение
Да
С нулевым положением
Нет
Степень защиты (IP) лицевой стороны
IP30
Тип присоединения главной электрической цепи
Болтовое соединение
Тип элемента управления
Рычажковый
