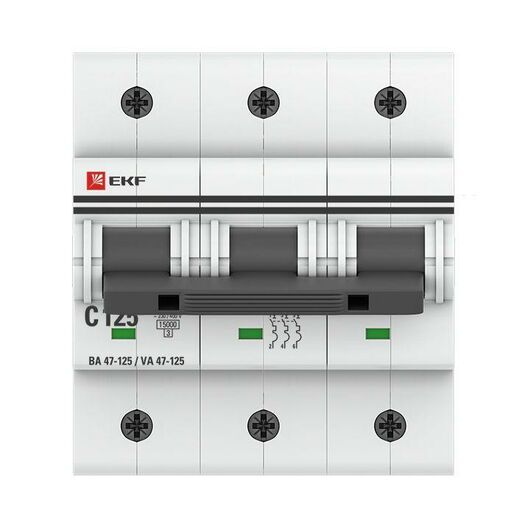

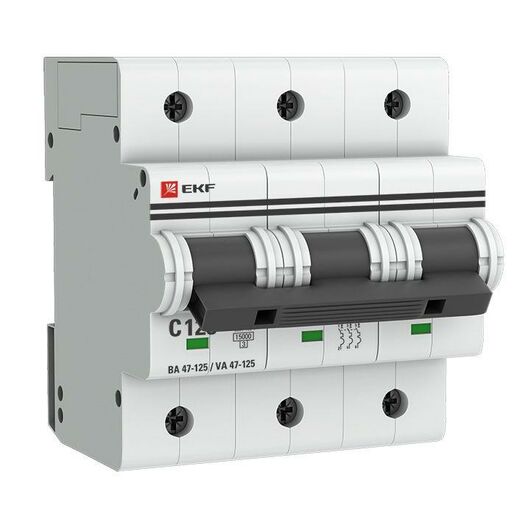

Выключатель автоматический модульный 3п C 125А 15кА ВА 47-125 PROxima EKF mcb47125-3-125C
Войдите в учётную запись, чтобы мы могли сообщить вам об ответе
• НАЗНАЧЕНИЕ
Выключатель автоматический это механический коммутационный аппарат, способный включать, проводить и отключать токи при нормальном состоянии цепи, а также включать, проводить в течение заданного времени и автоматически отключать токи в указанном аномальном состоянии цепи, таких, как токи короткого замыкания.
• ОБЛАСТЬ ПРИМЕНЕНИЯ
Применяется в электрических сетях низкого напряжения, для коммутации и защиты электрических сетей и аппаратов различного назначения.
• ПРИНЦИП ДЕЙСТВИЯ
Включение-отключение производится рычажком , провода подсоединяются к винтовым клеммам . Защелка фиксирует корпус выключателя на DIN-рейке и позволяет при необходимости легко его снять (для этого нужно оттянуть защелку, вставив отвертку в петлю защелки). Коммутацию цепи осуществляют подвижный и неподвижный контакты. Подвижный контакт подпружинен, пружина обеспечивает усилие для быстрого расцепления контактов. Механизм расцепления приводится в действие одним из двух расцепителей: тепловым или магнитным.
• ДОПОЛНИТЕЛЬНЫЕ ПРИНАДЛЕЖНОСТИ ИЛИ АКСЕССУАРЫ
В стандартною комплектацию входит само изделие
Гарантия
7 лет
Глубина монтажа, установки
50 мм
Для скрытого монтажа
Нет
Количество защищенных полюсов
3
Номин. отключающая способность при коротком замыкании Icu IEC 60898 при 230 В
15 кА
Номин. отключающая способность при коротком замыкании Icu IEC 60898 при 400 В
8.8 кА
Номин. отключающая способность при коротком замыкании Icu IEC 60947-2 при 230В
15 кА
Номинальная отключающая способность в соответствии с EN 60898
15 кА
Номинальное импульсное напряжение
4 кВ
Номинальное напряжение
400 В
Номинальное напряжение изоляции Ui
660 В
Номинальный ток
125 А
Общее количество полюсов
3
Производитель
EKF
Рабочая температура окружающей среды по
50 град.C
Рабочая температура окружающей среды с
-10 град.C
Род тока
Переменный ток (AC)
С коммутируемым нейтральным проводником
Нет
Сечение многопроволочного гибкого проводника по
25 кв.мм
Сечение многопроволочного гибкого проводника с
1 кв.мм
Сечение однопроволочного проводника по
25 кв.мм
Сечение однопроволочного проводника с
1 кв.мм
Степень защиты IP
IP20
Характеристика срабатывания
C
Частота
50 Гц
Частота по
50 Гц
Частота с
50 Гц
Ширина в числах модульных расстояний
3
