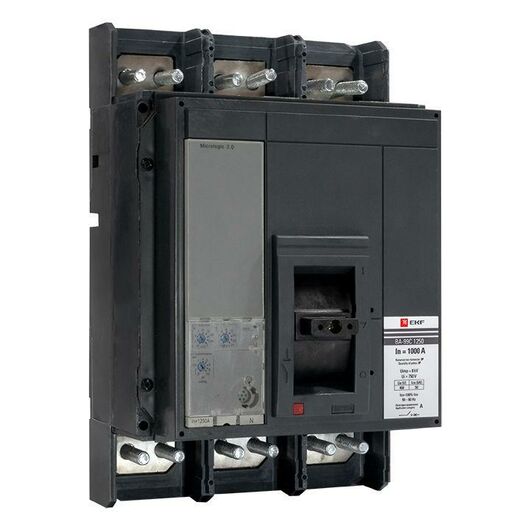

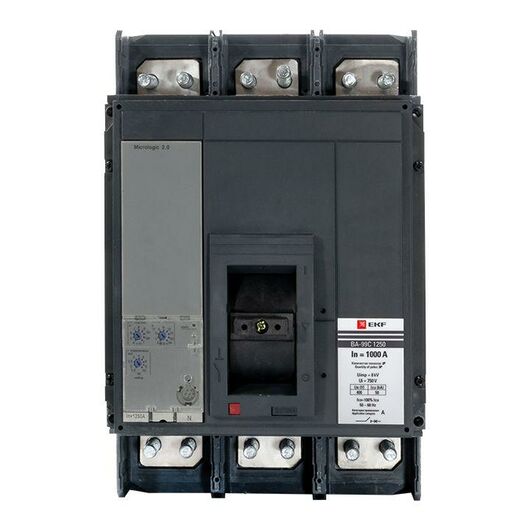

Выключатель автоматический 3п 1250/1000А 50кА ВА-99C Compact NS PROxima EKF mccb99C-1250-1000
Войдите в учётную запись, чтобы мы могли сообщить вам об ответе
Выключатель ВА-99С выполнен в виде моноблока и состоит из основания и крышки с фальш-панелью, в которой имеется окно для рукоятки управления и толкатель кнопки «Тест» – для проверки механизма отключения выключателя.
Основание (1) выполнено из термостойкой пластмассы, не поддерживающей горение и являющейся несущей конструкцией для присоединительных зажимов (2), блок ротоактивных контактов (3) с двумя дугогасительными камерами (4) представляет собой жесткую сборку в отдельном корпусе (5), механизма управления (6), блока защиты от сверхтоков и перегрузки (расцепителя) (7). Крышка закрывает все подвижные элементы механизма управления и внутренние токоведущие части.
Полный ассортимент дополнительных устройств см. на стр. 169-173.
ВНИМАНИЕ! Рычаг выключателя имеет три положения: «ВКЛ.», «ОТКЛ.» и «СРАБАТЫВАНИЕ». Для включения после срабатывания необходимо перевести рычаг из промежуточного положения в положение «ОТКЛ.», а затем – «ВКЛ.».
Механизм управления выключателя построен на принципе переламывающегося рычага и снабжен мощной возвратной пружиной.
При взведении рукоятки механизма управления (7) приводится в движение изолирующая рейка (5), на которой закреплены подвижные силовые контакты.
Подвижные контакты поворачиваются в направляющих, обеспечивая необходимые провалы для увеличения и выравнивания давления на подвижные контакты.
Действие возвратной пружины блокируется элементами переламывающегося рычага, находящимися в этот момент на одной прямой линии, опирающимися одним коленом на выступ поворотного элемента «Сброс» и механизма управления.

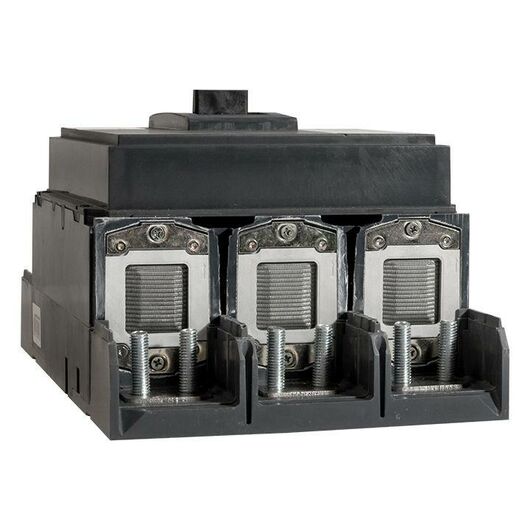

Подключение проводов или шин со стороны источника питания производят на верхние зажимы выключателей с помощью болтов или зажимов, входящих в комплект поставки. Провода или шины к потребителю подключают на нижние зажимы.
Встроенная защита от замыканий на землю
Нет
Гарантия
7 лет
Диапазон настройки устройства защиты от перегрузки по
1000 А
Диапазон настройки устройства защиты от перегрузки с
400 А
Диапазон регулировки срабатывания без задержки расцепителя коротк. замыкания по
10001 А
Диапазон регулировки срабатывания без задержки расцепителя короткого замыкания с
10000 А
Имеется указатель расцепления
Да
Количество полюсов
3
Конструктивное исполнение
Комплектное устройство в корпусе
Моторный привод опционально
Да
Номинальная предельная наибольшая отключающая способность Icu при 400 В, 50 Гц
50 кА
Номинальное напряжение по
690 В
Номинальное напряжение с
400 В
Номинальный ток длительной нагрузки Iu
1000 А
Подходит для монтажа на DIN-рейку
Нет
Производитель
EKF
С защитой по минимальному напряжению
Нет
