Устройство сопряжения оптическое ТЕ001 (УСО-2 - УСО-2T)

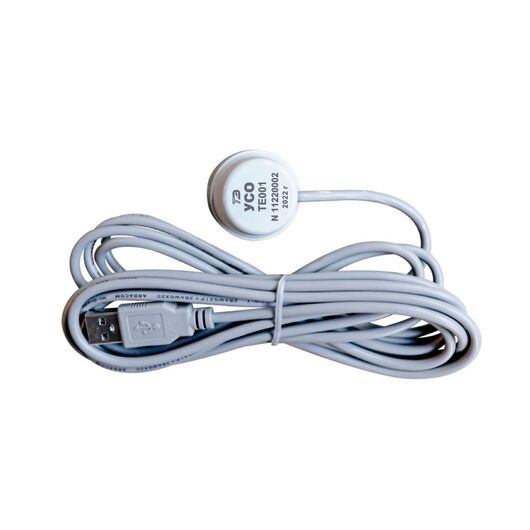

Устройство сопряжения оптическое ТЕ001

НАЗНАЧЕНИЕ

Устройство предназначено для бесконтактного подключения компьютера к внешнему устройству, оснащенному оптическим портом, с целью обмена информацией через интерфейс USB.

Устройство сопряжения осуществляет преобразование сигналов стандарта USB 2.0 в импульсные сигналы инфракрасного диапазона при передаче данных от компьютера к внешнему устройству, и обратное преобразование, при передаче данных от внешнего устройства к компьютеру.

Устройство сопряжение выполнено на основе популярной микросхемы преобразователя USB 2.0 в UART FT232RL фирмы FTDI.

Совместно с установленными драйверами фирмы FTDI устройство сопряжения со стороны операционной системы компьютера представляет собой виртуальный COM-порт, доступный любому прикладному программному обеспечению, функционирующему в среде WINDOWS.

В части конструкции считывающей головки, магнитных и оптических характеристик устройство сопряжения соответствует ГОСТ IEC 61107-2011.

По условиям эксплуатации устройство сопряжения относится к группе 3 по ГОСТ 21552-84 с интервалом рабочих температур от плюс 0 до плюс 70 °С.

По безопасности устройство сопряжения удовлетворяет требованиям ГОСТ IEC 60950-1-2014, класс защиты III.

Устройство сопряжения ТЕ001 выпускается взамен УСО-2Т и имеет идентичный набор характеристик.

Наименование величины                                                                                   Значение

Питание:                                                                                                               порт USB

Потребляемый ток, мА, не более                                                                       30

Скорость обмена, бод:

 для USB                                                                                                                от 300 до 38400

Протяженность оптического канала связи

 (от передающего светодиода УСО ТЕ001

до приемного устройства, и обратно), мм                                                        не более 10

Диапазон рабочих температур, °С                                                                     от 0 до плюс 70

Гарантийный срок эксплуатации, лет, не менее                                             5

Масса, кг, не более                                                                                              0,13

Габаритные размеры, мм:

   длина кабеля, не менее                                                                                    2000

   диаметр считывающей головки                                                                      32

   высота считывающей головки                                                                        26
