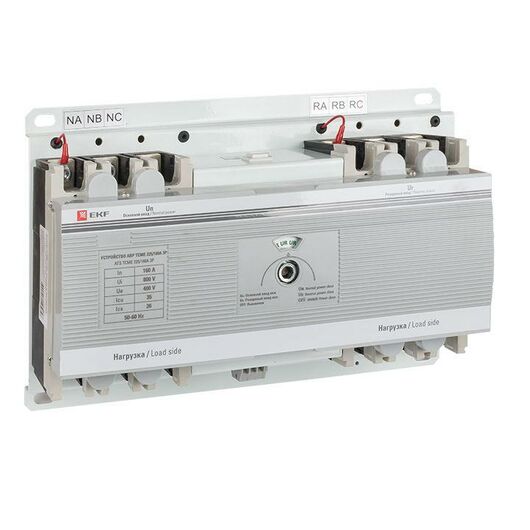

Устройство АВР ТСМе 3п 100/63А PROxima EKF ats-tsme-63A-3p-pro
Войдите в учётную запись, чтобы мы могли сообщить вам об ответе
Устройство АВР TCM EKF PROxima предназначено для обеспечения резервным электроснабжением нагрузки, подключенной к системе электроснабжения, имеющей основной и резервный вводы. Устройство АВР автоматически подключает резервную линию питания в случае пропадания напряжения на основной линии. Устройство АВР ТСM EKF PROxima предназначено для обеспечения резервным электроснабжением нагрузки, подключенной к системе электроснабжения, имеющей основной и резервный вводы. Устройство АВР автоматически подключает резервную линию питания в случае пропадания напряжения на основной линии. Также устройство АВР ТСM имеет функцию защиты от токов перегрузки и коротких замыканий распределительных сетей и электродвигателей. Устройство АВР ТСM может быть настроено на несколько программ переключения. А) Питающие линии: электросеть – электросеть: -автоматическое переключение на резервную электрическую линию при выходе параметров основной питающей электрической линии за установленные пределы, автоматический возврат с резервной линии на основную после восстановления параметров основной линии в установленные пределы. Установка времени задержки переключения между электрическими линиями; - автоматическое переключение на вторую электрическую ли-нию при выходе параметров первой питающей электрической линии за установленные пределы, без автоматического воз-врата со второй линии на первую после восстановления пара-метров первой линии в установленные пределы. Переключение на первую линию происходит автоматически после выхода параметров второй питающей электрической линии за установленные пределы. Установка времени задержки переключения между электрическими линиями; - ручное переключение между питающими электрическими линиями. Б) Питающие линии: электросеть – генератор:- автоматическое переключение на резервный генератор линии при выходе параметров основной питающей электрической линии за установленные пределы, автоматический возврат с генератора на основную после восстановления параметров основной линии в установленные пределы. Установка времени задержки переключения между электрическими линиями; - ручное переключение между питающими электрическими линиями. Конструкция и основные функции: Устройство АВР выполнено в виде моноблока и состоит из контактного блока, блока управления и двух силовых автоматических выключателей в литом корпусе. На блоке управления имеется рычаг ручного переключения. Такая конструкция позволяет уменьшить высоту и площадь установки АВР.
Высота
240 мм
Гарантия
7 лет
Глубина
140 мм
Количество полюсов
3
Модульное исполнение
Нет
Номинальный ток
63 А
Производитель
EKF
Разрывная мощность в соответствии с IEC947, Icu, 400 В
15 кА
С защитой от перегрева
Да
С функцией защиты от замыканий на землю
Нет
Устройство защиты от перегрузки по
63 А
Устройство защиты от перегрузки с
63 А
Ширина
420 мм
