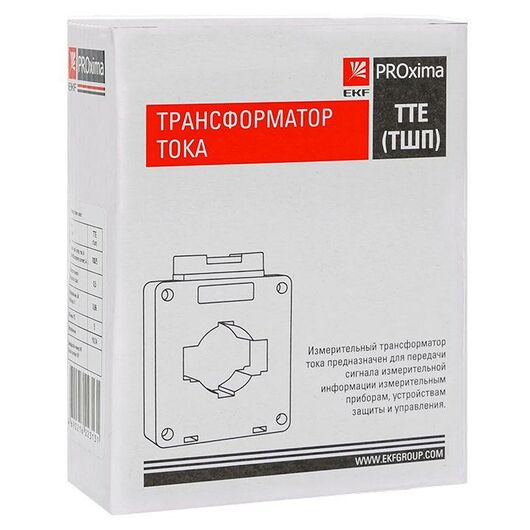

Трансформатор тока ТТЕ-60-800/5А класс точности 0,5 EKF
Войдите в учётную запись, чтобы мы могли сообщить вам об ответе
• НАЗНАЧЕНИЕ
Трансформаторы тока ТТЭ (без встроенной шины с универсальным окном), ТТЭ-А (со встроенной шиной) торговой марки EKF используются для преобразования и передачи сигнала измерительной информации на устройства управления и защиты, а также измерительные приборы. Предназначены для электросетей, в которых переменный ток имеет номинальное напряжение не более 660 В и частоту 50 Гц.
• ОБЛАСТЬ ПРИМЕНЕНИЯ
Применяются в приборах релейной защиты и устройствах для измерения тока благодаря своей высокой точности. Трансформаторы тока могут монтироваться в вводно-распределительных и иных устройствах, предназначенных для учета расхода электроэнергии в промышленности, на транспорте, сельском хозяйстве и коммунально-бытовом секторе.
• ПРИНЦИП ДЕЙСТВИЯ
Принцип действия трансформатора тока заключается в преобразовании переменного тока промышленной частоты в переменный ток, необходимый для измерения с помощью стандартных измерительных приборов. Также трансформатор изолирует измерительные цепи от основной силовой цепи, имеющей высокое напряжение (до сотен киловольт). За счет этого обеспечивается безопасность измерений.
• ДОПОЛНИТЕЛЬНЫЕ ПРИНАДЛЕЖНОСТИ ИЛИ АКСЕССУАРЫ
В стандартной комплектации имеются:
1. Держатели для крепления на шине (кроме модификации ТТЭ-А);
2. Винты для крепления на шине (кроме модификации ТТЭ-А).
Быстрое закрепление
Нет
Высота наружной части
51 мм
Высота отверстия
51 мм
Гарантия
7 лет
Диаметр отверстия
62 мм
Исполнение
Однофазный трансформатор тока
Класс точности измерения
0.5
Количество вторичных обмоток
1
Номинальная вторичная полная мощность
5 В.А
Номинальный вторичный ток
5 А
Номинальный первичный ток
800 А
Присоединение вторичной обмотки
Винтовое соединение
Производитель
EKF
С защитой от прикосновения к токоведущим частям
Нет
С медной шиной
Нет
Сертифицированный
Да
