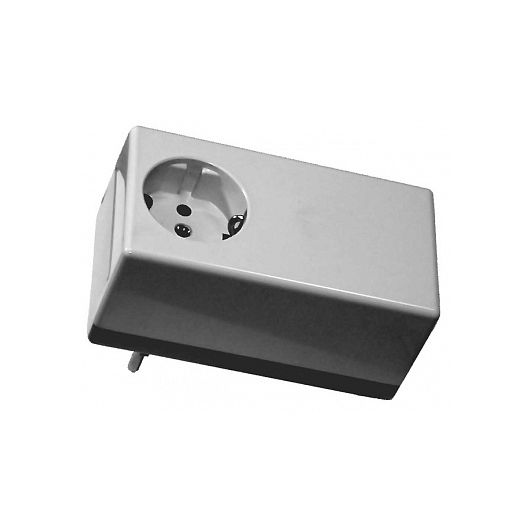

Технологический модем Меркурий 223

Технологический модем «Меркурий 223» (далее ТМ) используется для программирования сетевых адресов абонентских устройств (счётчиков электрической энергии со встроенными PLС-модемами серий «Меркурий»), предназначенных для применения в составе системы автоматизированного сбора данных по силовой сети «Меркурий-PLC».

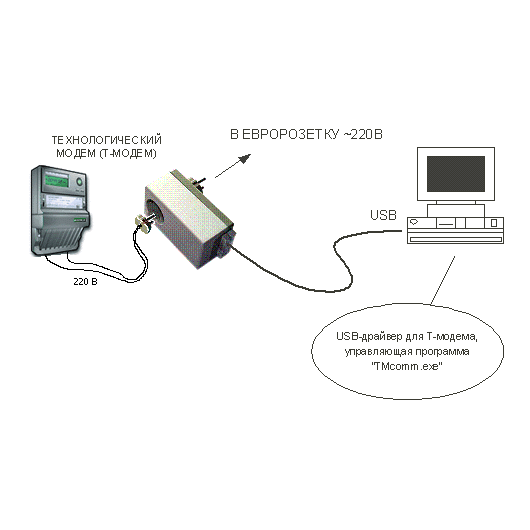

Для связи с внешним миром ТМ имеет два интерфейса: технологический PLC-интерфейс, который используется собственно в процессе программирования счётчиков (выведен на розетку верхней крышки корпуса) компьютерный USB 1.1 Блок-схема ТМ приведена ниже. Совместно с ТМ используется программа «TMcomm.exe»
При подключении ТМ к персональному компьютеру, в составе имеющихся у него системных устройств появляется виртуальный
 COM -порт через который в дальнейшем и осуществляется управление процессом программирования со стороны прикладного ПО.
При обмене данными ТМ использует т.н. «технологический» режим связи с абонентским устройством. В этом режиме данные в обе стороны передаются с использованием «быстрой» (100 бит/сек) относительной фазовой манипуляции на частоте 20 кГц и с заниженными в 10 раз уровнями сигналов.
ВНИМАНИЕ! Розетка на верхней крышке ТМ предназначена исключительно для подключения и программирования счётчиков серий «Меркурий». Использование её в других целях может повлечь за собой повреждение устройства!

Технические характеристики

• Максимальная скорость передачи, бод                                        115200
• Разъём для подключения к компьютеру                                       USB AM
• Разъем для подключения электросчетчиков розетка                ~220 В
• Внешнее питание, В                                                                            220 ± 10%
• Максимальное количество подключаемых электросчётчиков 1
• Рабочий диапазон температур, С°                                                   от 0 до +50
