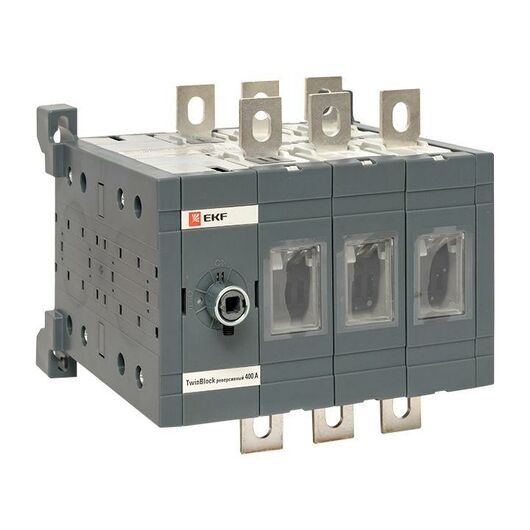

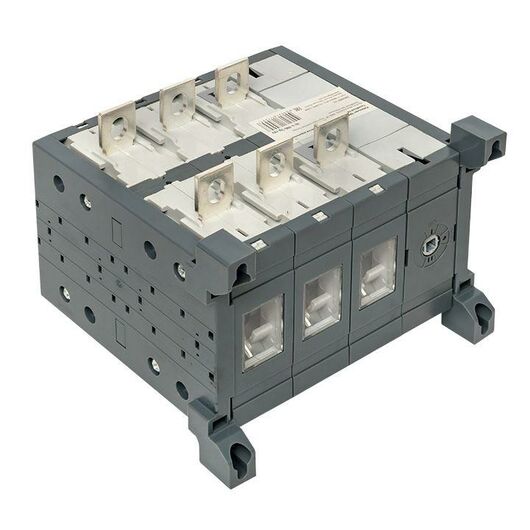

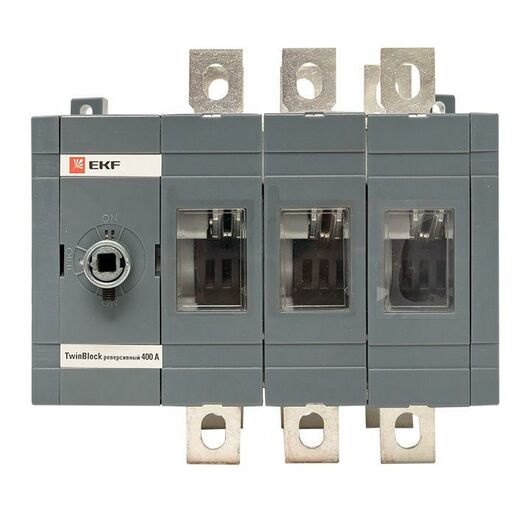

Рубильник 3п 400А реверсивный без рукоятки управления TwinBlock EKF tb-s-400-3p-rev
Войдите в учётную запись, чтобы мы могли сообщить вам об ответе
Выключатели-разъединители серии TwinBlock EKF PROxima предназначены для пропускания номинальных токов, включения и отключения электрических цепей номинальным напряжением до 690 В переменного тока частотой 50 и 60 Гц в устройствах распределения электриче ской энергии.
TwinBlock имеют следующие исполнения:
• с предустановленной рукояткой управления (80 А, 100 А);
• без рукоятки управления (рукоятку необходимо приобретать отдельно).
• реверсивные (перекидные) рубильники без рукоятки (рукоятку необходимо приобретать отдельно). Для моделей без рукоятки предусмотрены два типа рукояток:
• выносная рукоятка для управления через дверь;
• рукоятка управления для прямой установки на рубильник.Выключатели-разъединители серии TwinBlock (модели 160-800 А) имеют возможность подключения дополнительного четвертого полюса. Возможна коммутация алюминиевым и медным проводом.
Гарантия
5 лет
Исполнение в качестве главного выключателя
Да
Количество вспомогательных замыкающих контактов
0
Количество вспомогательных переключающих контактов
0
Количество вспомогательных размыкающих контактов
0
Количество полюсов
3
Конструктивное исполнение
Для монтажа в распределительном щите
Максимальное номинальное рабочее напряжение Ue переменного тока AC
690 В
Моторный привод опционально
Нет
Независимый расцепитель
Нет
Номинальная мощность в рабочем режиме AC-23, 400 В
199 кВт
Номинальное напряжение по
690 В
Номинальное напряжение с
400 В
Номинальный кратковременно выдерживаемый ток Icw
15 кА
Номинальный ток длительной нагрузки Iu
400 А
Производитель
EKF
Реверсивное исполнение
Да
С блокировкой
Да
Степень защиты (IP) лицевой стороны
IP00
Тип присоединения главной электрической цепи
Болтовое соединение
Тип элемента управления
Поворотный рычаг
Условный номинальный ток короткого замыкания Iq
61.5 кА
Цвет элементов управления
Черный
