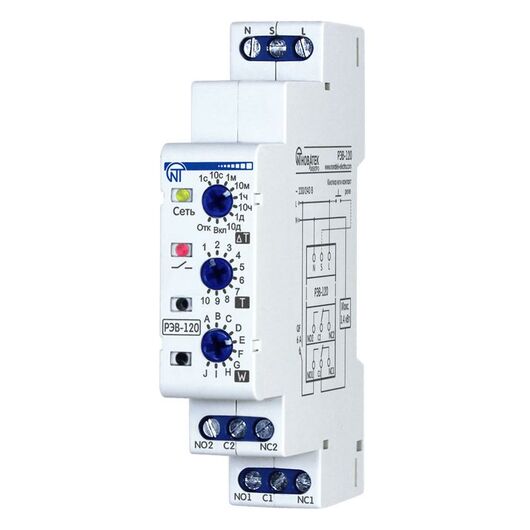

Реле времени РЭВ-120 3425601120

Реле времени РЭВ-120

НАЗНАЧЕНИЕ

Реле времени РЭВ-120 является микропроцессорным устройством, предназначенным для включения-выключения нагрузки через заданные пользователем интервалы времени. Эта модель имеет питание 220В. В РЭВ-120 предусмотрено десять режимов работы:

•  задержка на включение;
•  выдержка времени при подаче питания;
•  периодический с задержкой при включении;
•  периодический с выдержкой времени при включении;
•  задержка на отключение (при размыкании управляющего контакта);
•  импульсный 1 (при замыкании управляющего контакта);
•  импульсный 2 (при размыкании управляющего контакта);
•  задержка включения-выключения (по управляющему контакту);
•  шаг реле нагрузки (при каждом замыкании управляющего контакта);
•  генератор импульса 0,5 с.

Основные технические характеристики:

Номинальное напряжение питания, В 230/240В

Частота питающей сети, Гц 45 – 62

Напряжение, при котором сохраняется работоспособность, В 130-300

Диапазон регулирования времени разбит на 10 поддиапазонов:

• 0,1 … 1 с
• 1 … 10 с
• 6 с … 1 мин
• 1 … 10 мин
• 6 мин … 1 ч
• 1 … 10 ч
• 0,1 … 1 дня
• 1 … 10 дней
• постоянно включено
• постоянно отключено

Номинальный режим работы Продолжительный

Число и вид контактов (переключающие) 2

Климатическое исполнение УХЛ 3.1

Степень защиты корпуса ІР40

Степень защиты клеммника ІР20

 Потребляемая мощность (под нагрузкой), Вт, не более 0,5

Допустимая степень загрязнения II

Категория перенапряжения II

Класс защиты от поражения электрическим током II

Номинальное напряжение изоляции, В 450

Номинальное импульсное выдерживаемое напряжение, кВ 2,5

Сечение проводов для подключения к клеммам, мм² 0,5-2

Момент затяжки винтов клемм, Н*м 0,4

Масса, кг, не более 0,150

Габаритные размеры, H x B x L, мм 90 x 65 x 18
