Реле времени РЭВ 201М 3425601201

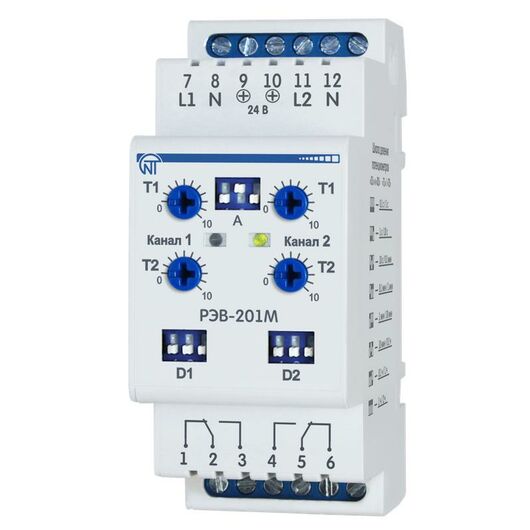

Двухканальное реле времени РЭВ-201М

НАЗНАЧЕНИЕ

Реле времени электронное двухканальное с задержкой на включение и отключение РЭВ-201М предназначено для коммутации электрических цепей переменного тока 220В/50Гц и постоянного тока 24-100В с регулируемой задержкой времени включения от 0 до 36000с. Реле содержит два канала и может работать по одному из нескольких алгоритмов работы, задаваемым пользователем:

− Реле с задержкой на включение;

− Реле импульсное 1;

− Реле периодическое 1(с задержкой на включение);

− Реле управления *(предпусковая сигнализация);

− Реле импульсное 2;

− Реле периодическое 2;

− Реле с задержкой на отключение

Основные технические характеристики:

Номинальное напряжение питания, В:

 переменное однофазное 230 В

 постоянное напряжение 24 В (±10%)

Частота питающей сети, Гц 50 – 60

Напряжение, при котором сохраняется работоспособность, В 150 – 300

Гармонический состав (несинусоидальность) напряжения питания ГОСТ 32144-2013

Время готовности при подаче напряжения питания, с, не более 0,25

Точность удержания временного порога, %, не менее 1,5

Точность выставления порога (точность шкалы), %, не менее 4

Число алгоритмов работы 7

Климатическое исполнение УХЛ 3.1

Степень защиты лицевой панели ІР40

Степень защиты клеммника ІР20

Потребляемая мощность (под нагрузкой), Вт, не более 1

Допустимая степень загрязнения II

Категория перенапряжения II

Класс защиты от поражения электрическим током II

Номинальное напряжение изоляции, В 450

Номинальное импульсное выдерживаемое напряжение, кВ 2,5

Сечение проводов для подключения к клеммам, мм2 0,5 – 2

Момент затяжки винтов клемм, Н*м 0,4

Масса, кг, не более 0,150

Габаритные размеры, H x B x L, мм 100 x 36 x 66

Установка (монтаж) изделия – стандартная DIN-рейка 35 мм

Изделие сохраняет свою работоспособность при любом положении в пространстве
