Реле температурное ТР-102 3425606102

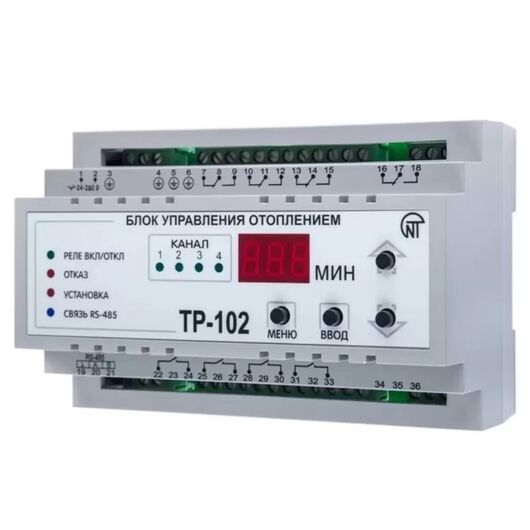

Реле управления теплым полом ТР-102

НАЗНАЧЕНИЕ

Блок управления отоплением ТР-102 предназначен для поддержания температуры в четырех зонах с помощью контактов терморегулятора (биметаллический датчик). Поддержание температуры происходит в циклическом режиме с индикацией текущей зоны контроля.

Прибор позволяет осуществлять следующие функции:

• Поддержание температуры в четырех тепловых зонах по циклической схеме;
• блокировку управления не контролируемых зон;
• отображение текущей контролируемой зоны, и времени ее контроля на встроенном светодиодном цифровом индикаторе.
• передавать компьютеру данные о контролируемых зонах по стандартному протоколу Modbus RTU;
• программирование кнопками на лицевой панели и через ПК;
• сохранение настроек при отключении питания;
• защита настроек от несанкционированных изменений;

ТР-102 имеет универсальное питание и может использовать любое напряжение от 24 до 260В, независимо от полярности.

Основные технические характеристики:

Напряжение питания, В 24 – 260 AC/DC

Рекомендованный предохранитель для защиты прибора, А 1-2

Тип датчика, “сухой контакт” Биметаллический датчик

Количество подключаемых датчиков, шт. 1 – 4

Количество выходных реле, шт. 4

Время хранения данных, лет, не менее 10

RS-485 MODBUS RTU есть

Степень защиты: - корпуса ІР30

 - клеммника ІР20

Климатическое исполнение УХЛ3.1

Потребляемая мощность (под нагрузкой), Вт, не более 4,0

Допустимая степень загрязнения ІІ

Категория перенапряжения ІІ

Номинальное напряжение изоляции, В 450

Номинальное импульсное выдерживаемое напряжение, кВ 2,5

Сечение проводов для подключения к клеммам, мм² 0,5-2,5

Момент затяжки винтов клемм, Н*м 0,4

Масса, кг, не более 0,370

Габаритные размеры, мм 90 х 139 х 63

Монтаж на стандартную DIN-рейку 35мм

Прибор сохраняет свою работоспособность при любом положении в пространстве
