Реле температурное цифровое ТР-101 3425606101

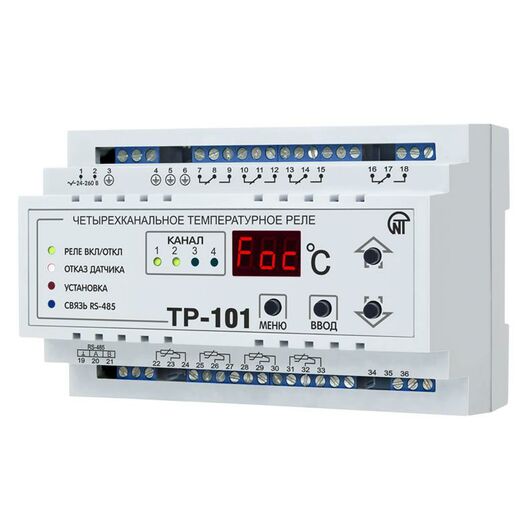

Цифровое температурное реле ТР-101
НАЗНАЧЕНИЕ
Цифровое температурное реле ТР-101 предназначено для измерения и контроля температуры
устройства по четырем независимым датчикам, подключаемым по двух- или трехпроводной схеме, с последующим отображением температуры на дисплее. Может быть использовано в различных отраслях промышленности, коммунального и сельского хозяйства.
Прибор позволяет осуществлять следующие функции:
- измерение температуры по четырем независимым каналам с помощью стандартных датчиков;
- регулирование температуры по пропорционально-интегрально-дифференциальному (ПИД) закону, с выходным ключевым элементом (реле);
- двухпозиционное регулирование температуры;
- отображение текущего измеряемого значения температуры на встроенном светодиодном цифровом индикаторе;
- передачу компьютеру значения измеренных температур контролируемых датчиков по стандартному протоколу Modbus RTU;
- определение обрыва или замыкания линий подключенных датчиков;
- цифровую фильтрацию и коррекцию измеряемой температуры;
- программирование кнопками на лицевой панели и через ПК;
- сохранение настроек при отключении питания;
- защита настроек от несанкционированных изменений.
ТР-101 имеет универсальное питание и может использовать любое напряжение от 24 до 260В,
независимо от полярности.
Основные технические характеристики:
Напряжение питания, В 24 – 260 AC/DC
Рекомендованный предохранитель для защиты прибора, А 1-2
Тип датчиков, используемых для измерения температуры:
Pt50, Pt100, Pt500, Pt1000, Cu50, Cu100, Ni100, Ni120, Ni500, Ni1000, PTC1000
Количество подключаемых датчиков, шт. 1 – 4
Схема подключения датчиков 2 / 3 проводная
Длина провода датчика в зависимости от схемы включения, м:
- 2-х проводная до 5
- 3-х проводная до 100
Количество выходных реле, шт. 4
Время хранения данных, лет, не менее 10
Погрешность измерения температуры, не более С ±2
Диапазон измеряемых температур, С от минус 50 до +200
Тест выходных реле есть
RS-485 MODBUS RTU есть
ПИД – регулирование с ключевым элементом (реле) есть
Двухпозиционное регулирование есть
Степень защиты:
- корпуса ІР30
- клеммника ІР20
Масса, кг, не более 0,370
Габаритные размеры, мм 90 х 139 х 63
