Реле температурное цифровое ТР-100М

НАЗНАЧЕНИЕ

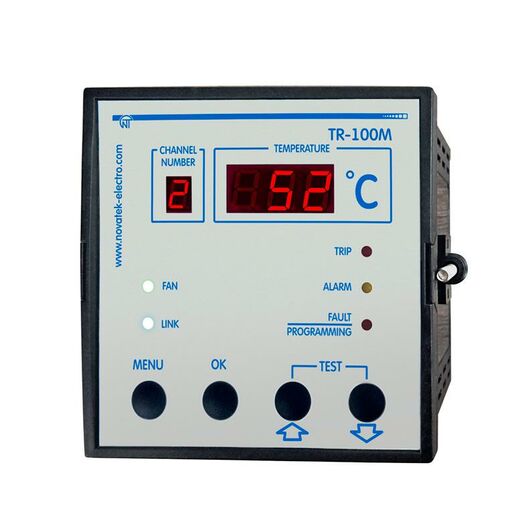

ТР-100М является микропроцессорным устройством, предназначенным для измерения и контроля температурного режима сухого трансформатора по четырем датчикам, подключаемым по двух – или трехпроводной схеме, с последующим отображением температуры на дисплее и выдачей сигналов тревоги при выходе каких-либо параметров за установленные пределы.

Изделие также может применяться для защиты двигателей и генераторов.

В изделии предусмотрено универсальное питание от 24 до 265 В (переменного или постоянного

тока) и подключение к сети EIA/TIA-485 по протоколу MODBUS RTU / ASCII.

С изделием могут применяться следующие типы температурных датчиков:

– PT100 – платиновый датчик с номинальным сопротивлением 100 Ом, при 0 °С;

– PT1000 – платиновый датчик с номинальным сопротивлением 1000 Ом, при 0 °С;

– PTС1000 (EKS111) – датчик с номинальным сопротивлением 990 Ом, при 25 °С;

– PTC (minika) – холодное сопротивление датчика 20-250 Ом.

 Основные технические характеристики:

Номинальное напряжение питания, В 230 / 240

Напряжение, при котором сохраняется работоспособность, В 24 – 265

Частота питающей сети, Гц 45 – 65

Потребляемая мощность (от сети ~230 В), Вт, не более 6,0

Потребляемая мощность (от источника питания +24 В), Вт, не более 2,2

Количество подключаемых датчиков, шт. 4

Схема подключения датчиков 2 / 3 проводная

Максимальная длина провода датчика в зависимости от схемы включения, м

- 2-х проводная – до 5

- 3-х проводная – до 100

Тест выходных реле есть

Тест индикации есть

EIA/TIA-485 MODBUS RTU / ASCII есть

Время хранения данных, лет, не менее 15

Номинальный режим работы Продолжительный

Степень защиты лицевой панели ІР64

Степень защиты корпуса IP20

Класс защиты от поражения электрическим током II

Климатическое исполнение УХЛ 3.1

Допустимая степень загрязнения II

Категория перенапряжения II

Номинальное напряжение изоляции, В 450

Номинальное импульсное выдерживаемое напряжение, кВ 2,5

Сечение проводов для подключения к клеммам, мм² 0,5 – 2,5

Масса, кг, не более 0,360

Габаритные размеры (ДШВ), мм 110 x 98 x 96

Монтаж предусмотрен на лицевую панель щита (шкафа) или прибора

Изделие сохраняет свою работоспособность при любом положении в пространстве
