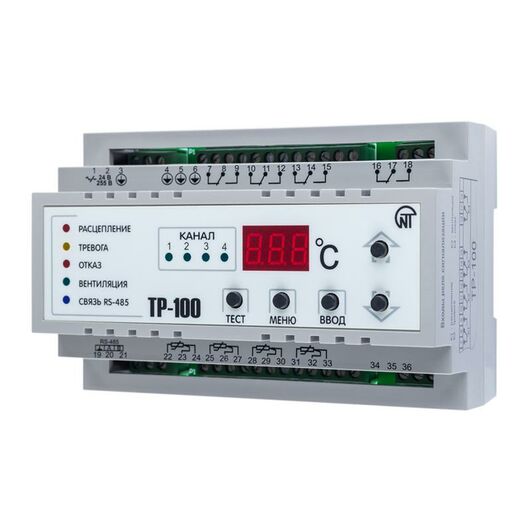

Цифровое температурное реле TР-100

НАЗНАЧЕНИЕ

ТР-100 предназначено для измерения и контроля температуры устройства по четырем датчикам PT100, подключаемым по двух - или трехпроводной схеме, с последующим отображением температуры на дисплее и выдачей сигналов тревоги при выходе каких-либо параметров за установленные пределы.

Может применяться для защиты:

• двигателей и генераторов;
• трехфазных сухих трансформаторов с дополнительным контролем температуры сердечника или окружающей среды.

ТР-100 имеет универсальное питание и может использовать любое напряжение от 24 до 255 В, независимо от полярности.

Основные технические характеристики:

Напряжение питания, В 24 – 260 AC/DC

Рекомендованный предохранитель для защиты изделия, А 1 – 2

Тип датчиков, используемых для измерения температуры РТ100, PT1000, KTY83, KTY84, PTC

Схема подключения датчиков 2 / 3 проводная

Длина провода датчика в зависимости от схемы включения, м:

- 2-х проводная до 5

- 3-х проводная до 100

Количество выходных реле, шт. 4

Время хранения данных, лет, не менее 15

Диапазон измеряемых температур, С от минус 40 до +240

Тест выходных реле есть

Тест индикации есть

RS-485 MODBUS RTU есть

Степень защиты:

 - корпуса ІР30

 - клеммника ІР20

Климатическое исполнение УХЛ 3.1

Потребляемая мощность (под нагрузкой), ВА, не более 4,0

Масса, кг, не более 0,370

Габаритные размеры, мм 90 х 139 х 63

Диапазон рабочих температур, °С от минус 40 до +55

Температура хранения, °С от минус 50 до +60

Допустимая степень загрязнения II

Категория перенапряжения II

Номинальное напряжение изоляции, В 450

Номинальное импульсное выдерживаемое напряжение, кВ 2,5
