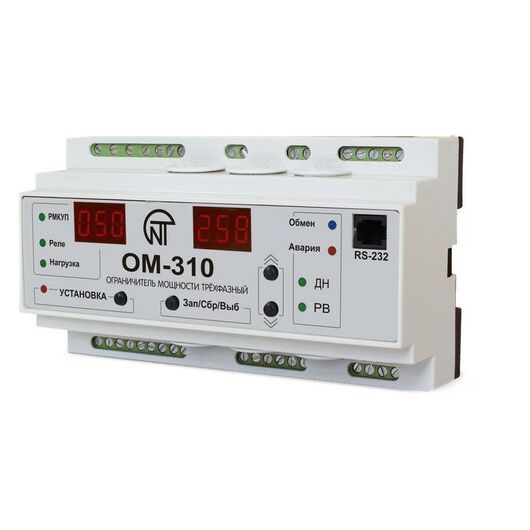

Реле ограничения мощности ОМ-310
НАЗНАЧЕНИЕ
Обрывы и резкие перепады электроэнергии губительны для бытового и промышленного оборудования. Решить эту проблему поможет специальное устройство, ограничивающее количество потребляемой энергии. Реле ограничения мощности ОМ 310 контролирует нагрузку в электросети и в случае превышения допустимых пороговых значений обесточивает потребителя.
ОМ-310 осуществляет:
- контроль активной мощности, потребляемой потребителем (нагрузкой) в трехфазных сетях;
- полное отключение питания потребителя (нагрузки) при превышении активной мощностью установленного значения основного порога (значение основного порога задается пользователем);
- частичное отключение питания потребителя (нагрузки) при превышении активной мощностью
установленного значения дополнительного порога (значение дополнительного порога задается пользователем);
- защиту потребителя при некачественных параметрах электрической сети;
- измерение и индикацию параметров трехфазной электрической сети (действующих значений
фазных и линейных напряжений; напряжений прямой, обратной и нулевой последовательностей; действующих значений фазных токов; потребляемой нагрузкой активной, реактивной и полной мощности, косинуса фи)
- оповещение об аварийных ситуациях;
- дистанционное подключение и отключение нагрузки по интерфейсу RS-232/RS485 или внешним
выключателем.
ОМ-310 обеспечивает работу с нагрузкой мощностью от 2,5 кВт до 30 кВт при использовании встроенных токовых трансформаторов и до 450 кВт при использовании внешних токовых трансформаторов, в том числе и в сетях с изолированной нейтралью.
Реле ОМ-310 обеспечивает защиту потребителя:
- от некачественного сетевого напряжения (при недопустимых скачках напряжения, обрыве фаз, нарушении чередования и слипании фаз, перекосе линейных напряжений);
- от превышения заданного максимального тока по любой из фаз нагрузки;
- по токам утечки на «землю».
Основные технические характеристики:
Номинальное напряжение питания: трехфазное 380/400 В 50 Гц
Частота сети, Гц 48-62
Диапазон номинальных мощностей нагрузки (при работе от встроенных трансформаторов тока),
кВт 3 – 30
Погрешность определения порога срабатывания по мощности, в процентах от номинальной, не
более 5
Погрешность определения порога срабатывания по току, в % от номинального, не более 2
Погрешность определения порогов по напряжению, В, не более 3
Погрешность определения перекоса фаз по напряжению, В, не более 3
Напряжение, при котором сохраняется работоспособность:
- фазное, при питании от одной фазы и подключенном нулевом проводе не менее, В 180
- линейное, при питании от трех фаз не более, В 450
Потребляемая мощность (под нагрузкой), Вт, не более 5,0
Масса, кг, не более 0,5
Габаритные размеры девять модулей типа S
Монтаж на стандартную DIN-рейку 35 мм
Устройство сохраняет свою работоспособность при любом положении в пространстве
