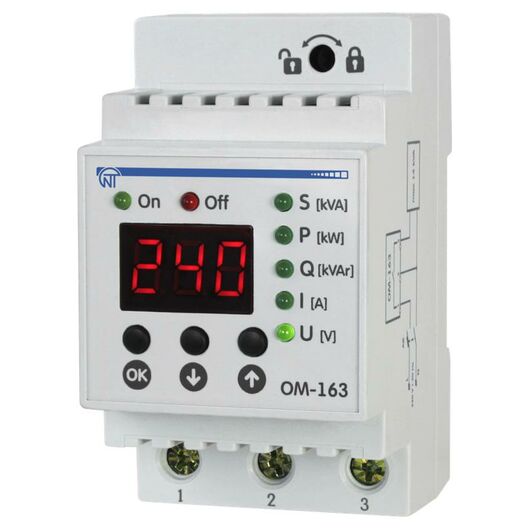

Реле ограничения мощности ОМ-163
НАЗНАЧЕНИЕ
ОМ-163 предназначен для ограничения потребляемой мощности, а так-же для (отключения) подключенного к нему оборудования в случаях:
- превышения значения порога контролируемого параметра;
− отклонения напряжения сети от установленных значений;
− превышения температуры контактной группы (85°С).
ОМ-163 может использоваться как:
− реле ограничения потребляемой мощности;
− реле напряжения;
− цифровой мультиметр (индикация полной, активной, реактивной мощности, потребляемого тока и напряжения сети).
Питание ОМ-163 осуществляется от цепи, которая питает нагрузку.
ОМ-163 может отключать нагрузку при превышении значения одного из заданных параметров, таких как:
- полная мощность;
- активная мощность;
- реактивная мощность;
- действующий ток;
- максимальное и минимальное напряжение.
Так же существует возможность установить время отключения нагрузки, при превышении установленного порога отслеживаемого параметра, и время автоматического повторного включения (АПВ)
Основные технические характеристики:
Номинальное переменное однофазное напряжение питания, В 230
Частота сети, Гц 47 – 65
Номинальное напряжение изоляции, В 450
Номинальное импульсное выдерживаемое напряжение, кВ 2,5
Точность измерения полной мощности, %, не хуже 5
Точность измерения активной мощности, %, не хуже 5
Точность измерения реактивной мощности, %, не хуже 5
Точность измерения тока, %, не хуже 2,5
Точность измерения напряжения в диапазоне 120 – 350 В, %, не хуже 2
АПВ, мин 1 − 580
Задержка отключения, с 1 – 300
АПВ по напряжению, с 1 – 900
Время готовности, с, не более 0,8
Максимальный коммутируемый ток при активной нагрузке, А 63
Потребляемая мощность при неподключенной нагрузке, Вт, не более 3
Максимальное напряжение, при котором сохраняется работоспособность
(действующее значение), В 450
Минимальное напряжение, при котором сохраняется работоспособность
(действующее значение), В 120
Фиксированная задержка отключения по Umах, с 1
Фиксированная задержка отключения по Umin, с 12
Фиксированное время срабатывания при повышении напряжения более 430 В и длительности импульса более 1,5 мс, с, не более 0,05
Фиксированное время срабатывания при снижении напряжения более 60 В от уставки по Umin или при снижении напряжения ниже 145 В, с 0,12
Фиксированное время срабатывания при повышении напряжения более 30 В от уставки по Umах или при повышении напряжения выше 285 В, с 0,12
Точность определения порога срабатывания по напряжению, В 3
Гистерезис по напряжению, В 5
Номинальный режим работы Продолжительный
Степень защиты изделия IP10
Класс защиты от поражения электрическим током II
Климатическое исполнение УХЛ3.1
Масса, не более, кг 0,2
Габаритные размеры, НхВхL, мм 93х52х64,5
Монтаж на стандартную DIN-рейку 35 мм
