Реле ограничения мощности ОМ-121 однофазное 4325604121

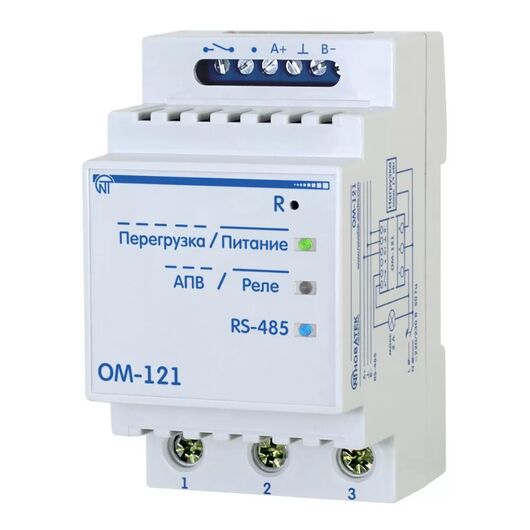

Однофазный измеритель - ограничитель мощности ОМ-121

НАЗНАЧЕНИЕ

ОМ-121 предназначен для постоянного отслеживания параметров однофазной сети (напряжение и частота), а также ограничения мощности и тока, потребляемого нагрузкой, с последующей передачей информации по интерфейсу RS-485 (EIA/TIA-485) (протокол передачи ModBus RTU/ASCII).

ОМ-121 может быть использован как:

− удаленный индикатор параметров сети;

− ограничитель потребляемой мощности;

− ограничитель тока;

− реле напряжения;

− реле частоты.

Основные технические характеристики:

Номинальное напряжение питания, В 220/230

Напряжение, при котором сохраняется работоспособность, В 85 – 280

Номинальное напряжение изоляции, В 450

Номинальное импульсное выдерживаемое напряжение, кВ 2,5

Точность измерения действующего напряжения сети в диапазоне 85 – 265 В, не хуже 1%

Точность измерения действующего тока в диапазоне 0,5 – 63 А, не хуже 2%

Точность измерения полной мощности, не хуже 3%

Точность измерения активной мощности, не хуже 4%

Точность измерения реактивной мощности, не хуже 4%

Точность измерения частоты сети, не хуже 0,02%

Задержка включения (время АПВ), с 0 − 36000

Задержка отключения (время АО), с 0 – 900

Время готовности, не более, с 0,4

Максимальный коммутируемый ток при активной нагрузке, А 2

Частота сети, Гц 45 – 65

Ток потребления от сети при неподключенной нагрузке, не более, мА 15

Точность определения порога срабатывания по напряжению, В 1

Масса, не более, кг 0,3

Габаритные размеры, мм 52 х 90 х 64

Число и вид контактов реле (контакт на замыкание) 1

Монтаж на стандартную DIN-рейку 35 мм

Степень защиты изделия IP 10

Класс защиты от поражения электрическим током II

Климатическое исполнение УХЛ 3.1

Допустимая степень загрязнения II

Категория перенапряжения III

Положение в пространстве произвольное

Номинальный режим работы продолжительный

Интерфейс связи RS (EIA/TIA)-485

Протокол обмена данными ModBus RTU / ASCII
