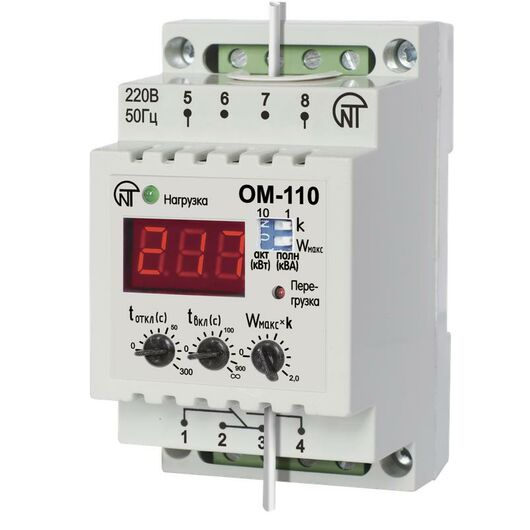

Реле ограничения мощности ОМ-110-01

Назначение

Реле ограничения мощности со встроенным реле напряжения ОМ-110-01 предназначено для измерения и постоянного контроля активной или полной мощности однофазной нагрузки.

Измеряемый и контролируемый диапазон от 0 до 20 кВт или от 0 до 20кВА. Прибор выполняет отключение нагрузки в случае превышения заданного пользователем уровня максимально допустимой мощности потребления нагрузки. Уставки максимальной мощности, времени задержки отключения и времени автоматического повторного включения (АПВ) задает пользователь с помощью регуляторов и переключателей, вынесенных на лицевую панель прибора.

Прибор может быть использован как:

- цифровой ваттметр (измеритель активной или полной мощности);

- реле ограничения потребляемой мощности;

 - реле выбора приоритетной нагрузки.

Основные технические характеристики:

Номинальное напряжение В 220

Частота сети Гц 47 – 53

Диапазон измерения мощности кВт(кВА) 0-20,0

Точность измерения мощности, не хуже - 2,5%

 Диапазон регулирования по tвкл с 0 - 900, ∞

Диапазон регулирования по tоткл с 0 - 300

Максимальный коммутируемый ток (активной нагрузки), не менее А 8

Максимально допустимое напряжение, не более В 400

Ток потребления от сети при неподключенной нагрузке мА до 15

 Масса, не более кг 0,200

Габаритные размеры (при зафиксированной защелке)

(типоразмер– 3 стандартных S-модуля на DIN-рейку 35 мм,) мм 52,6 х 90 х 69,1
