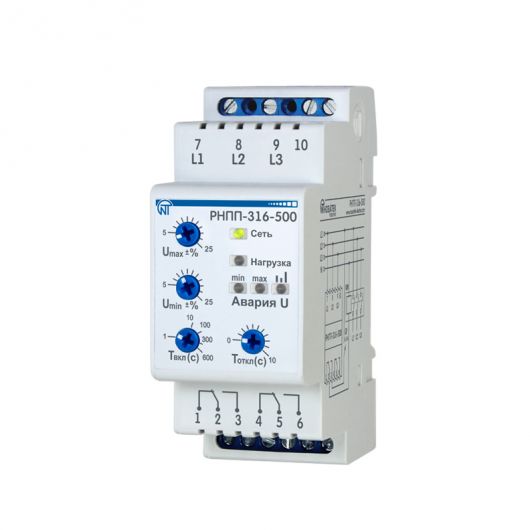

Реле напряжения РНПП-316-500

Назначение

РНПП-316-500 предназначено для измерения действующего значения (TRMS) линейного напряжения
трехфазной сети и выполняет следующие функции:

• отключение нагрузки при некачественном сетевом напряжении;
• контроль допустимого уровня напряжения;
• контроль правильного чередования и отсутствия слипания фаз;
• контроль полнофазности и симметричности сетевого напряжения (перекоса фаз);
• контроль качества сетевого напряжения после отключения нагрузки и автоматического включения ее после восстановления параметров напряжения сети;
• индицирование аварии при возникновении аварийной ситуации.

В изделии предусмотрены возможности регулировки параметров (порога срабатывания по напряжению с раздельными регулировками уставок по минимальному/максимальному напряжению, времени АПВ и времени задержки срабатывания защиты).

Технические характеристики

Номинальное напряжение сети, линейное, В - 400
Частота сети, Гц  - 45 – 65
Гармонический состав (несинусоидальность) напряжения питания ГОСТ 32144-2013
Диапазон регулирования порога срабатывания по минимальному напряжению сети, в процентах от номинального - 5 – 25
Диапазон регулирования порога срабатывания по максимальному напряжению сети, в процентах от номинального - 5 – 25
Диапазон регулирования времени срабатывания защиты по Umax и по перекосу фаз, с -  0,2 – 10
Диапазон регулирования времени АПВ, с - 1 – 600
Фиксированная задержка срабатывания по минимальному напряжению, с - 12
Фиксированное время срабатывания при снижении напряжения более 50 В от порога по Umin, c - 0,2
Время срабатывания при обрыве одной из фаз, с - не более 0,5
Величина определения перекоса фаз, % - 15
Гистерезис по напряжению, В - 10
Гистерезис по перекосу фаз, В  - 8
Точность определения порога срабатывания по напряжению, В - не более 5
Точность определения перекоса фаз, % - не более 1,5
Напряжение, при котором сохраняется работоспособность (линейное), В - 130 — 560
Потребляемая мощность (под нагрузкой), Вт - не более 3,0
Максимальный коммутируемый ток выходных контактов, А -  5
Коммутационный ресурс выходных контактов:
— под нагрузкой 5 А (cos φ = 1,0), раз - не менее 100 тыс.
— под нагрузкой 1 А (cos φ = 1,0), раз - не менее  1 млн.
Номинальный режим работы  - Продолжительный
Степень защиты лицевой панели  - IP40
Степень защиты клеммника - IP20
Класс защиты от поражения электрическим током -  II
Климатическое исполнение - УХЛ 3.1
Допустимая степень загрязнения - II
Категория перенапряжения - II
Номинальное напряжение изоляции, В - 580
Номинальное импульсное выдерживаемое напряжение, кВ - 4,0
Сечение проводов для подключения к клеммам, мм² -  0,5 – 1,5
Момент затяжки винтов клемм, Н*м - 0,4
Масса, кг - не более 0,100
Габаритные размеры (рис. 1), H*B*L, мм  - 90,2х36х64,5
Установка (монтаж) изделия — стандартная DIN-рейка 35 мм
Изделие сохраняет свою работоспособность при любом положении в пространстве
Материал корпуса – самозатухающий пластик
Вредные вещества в количестве, превышающем предельно допустимые концентрации, отсутствуют
