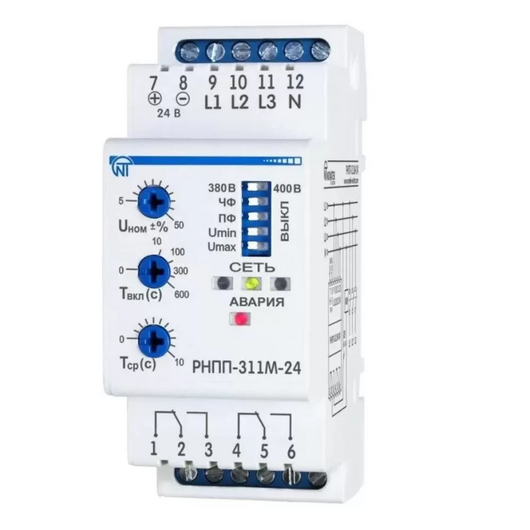

Реле напряжения РНПП-311М-24V трехфазное 3425602311

Трехфазное реле напряжения и контроля фаз РНПП-311М-24V

НАЗНАЧЕНИЕ:

Реле напряжения трехфазное РНПП-311М-24V с питанием 24В рекомендуется для сетей с большим уровнем гармоник. Предназначено для защиты трехфазных потребителей от основных видов аварии в электрической сети, таких как:

• выход действующего значения напряжения за пределы допустимых порогов;
• нарушения последовательности и слипание фаз;
• нарушения полнофазности и симметричности сетевого напряжения.

Устройство контролирует основные параметры электрической сети и при их отклонении отключает нагрузку.

Светодиоды на лицевой панели реле индицируют:

• наличие напряжения в сети;
• состояние нагрузки (включена или отключена);
• вид возникшей аварии.

Регулировочные потенциометры позволяют пользователю установить:

• порог минимально/максимально допустимого значения напряжения (в процентах от номинального напряжения);
• задержку времени включения нагрузки после восстановления параметров сети;
• время срабатывания отключения нагрузки при всех видах аварий сетевого напряжения.

Основные технические характеристики:

Номинальное линейное / фазное напряжение питания сети, В 380 / 220, 400 / 230

Частота сети, Гц 45 – 65

Напряжение питания постоянного тока, В 24

Диапазон регулирования порога срабатывания по максимальному / минимальному напряжению питания, в процентах от номинального напряжения 5 – 50

Диапазон регулирования времени срабатывания защиты, с 0 – 10

Диапазон регулирования времени АПВ, с 0 – 600

Время срабатывания при обрыве одной из фаз, с, не более 0,2

Величина определения перекоса фаз, В 60

Гистерезис по напряжению, В 5 – 6

Гистерезис по перекосу фаз, В 5 – 6

Точность определения порога срабатывания по напряжению, В, не более 3

Точность определения перекоса фаз, %, не более 2

Напряжение, при котором сохраняется работоспособность:

 - по одной фазе, В 140 – 450

 - по трем фазам, В 95 – 450

Номинальный режим работы Продолжительный

Степень защиты лицевой панели IP40

Степень защиты клеммника IP20

Класс защиты от поражения электрическим током II

Климатическое исполнение УХЛ 3.1

Допустимая степень загрязнения II

Категория перенапряжения II

Номинальное напряжение изоляции, В 450

Номинальное импульсное выдерживаемое напряжение, кВ 2,5

Сечение проводов для подключения к клеммам, мм² 0,5 – 1,5

Момент затяжки винтов клемм, Н*м 0,4

Масса, кг, не более 0,100

Габаритные размеры H*B*L, мм 90,2*36*64,5

Установка (монтаж) изделия – стандартная DIN-рейка 35 мм
