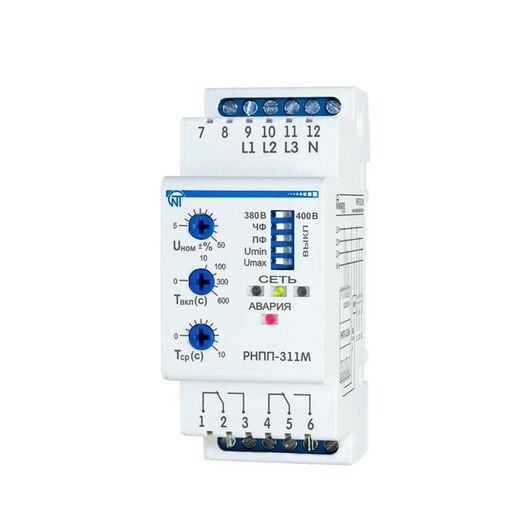

Трехфазное реле напряжения и контроля фаз РНПП-311М

НАЗНАЧЕНИЕ

РНПП-311M предназначено:

– для контроля допустимого уровня напряжения;

– для контроля правильного чередования и отсутствия слипания фаз;

– для контроля полнофазности и симметричности сетевого напряжения (перекоса фаз);

– для отключения нагрузки при некачественном сетевом напряжении;

– для контроля качества сетевого напряжения после отключения нагрузки и автоматического включения ее после восстановления параметров напряжения;

– для индицирования аварии при возникновении аварийной ситуации и индикации наличия напряжения на каждой фазе.

РНПП-311M осуществляет контроль ноля косвенным методом.

В изделии предусмотрены возможности регулировки параметров (порога срабатывания по напряжению, времени АПВ и времени задержки срабатывания защиты), выбора напряжения контролируемой сети (380 В или 400 В) и набора защитных функций.

После восстановления параметров напряжения сети изделие повторно включает нагрузку через время АПВ.

Основные технические характеристики:

Номинальное линейное / фазное напряжение питания сети, В 380 / 220, 400 / 230

Частота сети, Гц 45 – 65

Гармонический состав (несинусоидальность) напряжения питания ГОСТ 32144-2013

Диапазон регулирования порога срабатывания по максимальному / минимальному напряжению питания, в процентах от номинального напряжения 5 – 50

Диапазон регулирования времени срабатывания защиты, с 0 – 10

Диапазон регулирования времени АПВ, с 0 – 600

Время срабатывания при обрыве одной из фаз, с, не более 0,2

Величина определения перекоса фаз, В 60

Гистерезис по напряжению, В 5 – 6

Гистерезис по перекосу фаз, В 5 – 6

Точность определения порога срабатывания по напряжению, В, не более 3

Точность определения перекоса фаз, %, не более 2

Напряжение, при котором сохраняется работоспособность:

 - по одной фазе, В 140 – 450

 - по трем фазам, В 95 – 450

Потребляемая мощность (под нагрузкой), Вт, не более 1,2

Максимальный коммутируемый ток выходных контактов, А 5

Номинальный режим работы Продолжительный

Степень защиты лицевой панели IP40

Степень защиты клеммника IP20

Класс защиты от поражения электрическим током II

Климатическое исполнение УХЛ 3.1

Допустимая степень загрязнения II

Категория перенапряжения II

Номинальное напряжение изоляции, В 450

Номинальное импульсное выдерживаемое напряжение, кВ 2,5

Сечение проводов для подключения к клеммам, мм² 0,5 – 1,5

Момент затяжки винтов клемм, Н*м 0,4

Масса, кг, не более 0,100

Габаритные размеры (рис.1), H*B*L, мм 90,2*36*64,5

Установка (монтаж) изделия – стандартная DIN-рейка 35 мм

Изделие сохраняет свою работоспособность при любом положении в пространстве
