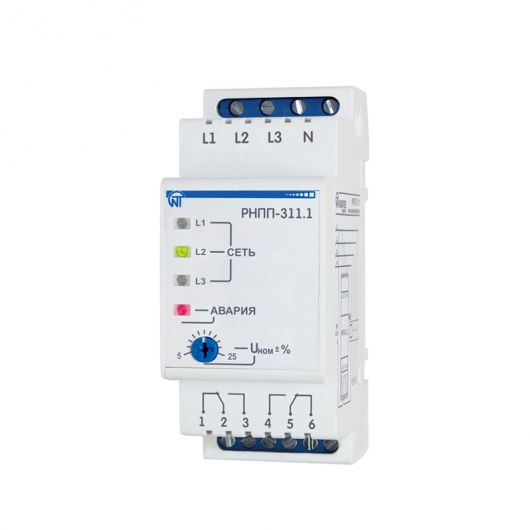

Реле напряжения РНПП-311.1 трехфазное 3425601311.1
Реле напряжения РНПП-311.1 предназначено для отключения нагрузки 380 В, 50 Гц при:
- недопустимых колебаниях напряжения в сети с продолжительностью не менее 0,02 с,
- нарушении амплитудной симметрии сетевого напряжения (перекосе фаз),
- обрыве,
- нарушении последовательности
- слипании фаз.
Основные технические характеристики
Номинальное напряжение, В 400
Частота сети, Гц 45 - 55
- регулирования: срабатывания по Umах / Umin, % от ном. 5 - 25
Фиксированная задержка срабатывания по Umin, с 12
Величина амплитудного перекоса фаз, В 60
Фиксированное время срабатывания по Umах, с 1,5 (0,1– как опция)
Фиксированное время срабатывания при обрыве одной из фаз, с 1,5 (0,1– как опция)
Время автоматического повторного включения после восстановления
параметров U, с (0, 10, 60, 100, 150, 200, 250 – под заказ) 5
Напряжение катушки пускателя, В, переменного 110 – 380
Напряжение катушки пускателя, В, постоянного 12 – 36
Точность определения порога срабатывания по U, В до 3
Гистерезис по напряжению, В 5 – 6
Напряжение, при котором сохраняется работоспособность, В 80 - 500
Кратковременно допустимое максимальное напряжение, при котором
сохраняется работоспособность, В 700
Мощность потребления (при не подключении), Вт до 3,5
Климатическое исполнение УХЛ 3.1
Коммутационный ресурс под нагрузкой 5 А, раз 1000000, не менее
Степень защиты лицевой панели IP40
Степень защиты клеммника IP20
Класс защиты от поражения электрическим током II
Допустимая степень загрязнения II
Категория перенапряжения III
Номинальное напряжение изоляции, В 450
Номинальное импульсное выдерживаемое напряжение, кВ 4
Габаритные размеры HˣBˣL, мм 90,2ˣ36ˣ64,5
Установка (монтаж) изделия стандартная DIN-рейка 35 мм
