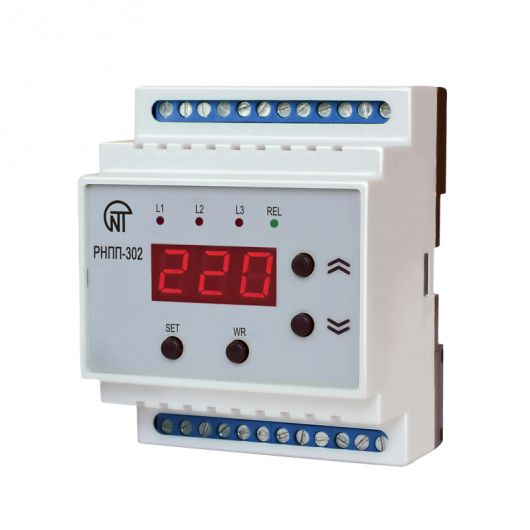

Реле напряжения РНПП-302 трехфазное 3425600302
Предназначено для постоянного контроля уровня допустимого напряжения, обрыва, слипания, нарушения правильной последовательности, перекоса фаз в цепях переменного напряжения 220/380 В или 230/400 В, 50 Гц и отключения нагрузки в случае наступления аварийных ситуаций. Реле осуществляет измерение действующих значений фазных (линейных) напряжений, в сетях с глухозаземлённой или изолированной нейтралью и управляет катушкой внешнего магнитного пускателя (МП), коммутирующего цепь питания нагрузки. Реле следит за состоянием силовых контактов МП до и после включения нагрузки, контролируя их исправность (подгорание или слипание). Реле осуществляет повторное автоматическое включение после устранения причины аварии, вызвавшей отключение, через время, заданное пользователем.
Реле может работать в четырёх независимых режимах:
- реле минимального напряжения;
- реле максимального напряжения;
- реле полного напряжения;
- реле контроля пускателя (контроль уровней напряжения выключен).
Реле РНПП-302 индицирует действующее значение фазного (линейного) напряжения, аварию напряжения, состояние выходного реле (включено/выключено) и тип аварии.
Технические характеристики
|
Перекидной релейный выход для управления пускателем нагрузки, cos φ=1 при ~ 250В, А |
8 |
|
Нормально-разомкнутый контакт реле сигнализации, cos φ=1 при ~ 250В, А |
8 |
|
Точность определения порогов срабатывания по напряжению, не более, В |
3 |
|
Номинальное фазное/линейное напряжение, В |
220/380 (230/400) |
|
Диапазон регулирования уставки по Uмин, % от Uном |
–60 - +10 |
|
Диапазон регулирования уставки по Uмакс, % от Uном |
–10 - +20 |
|
Диапазон регулирования уставки по перекосу фаз, % |
5 - 35 |
|
Время повторного включения, сек |
0,5 - 600 |
|
Время задержки отключения по Uмин, сек *) |
0,1 - 30 |
|
Время задержки отключения по Uмакс, сек |
0,1 - 30 |
|
Время задержки срабатывания по перекосу фаз, сек |
0,1 - 30 |
|
Время задержки срабатывания по обрыву фаз, сек |
0,1 - 30 |
|
Время задержки срабатывания по сигналу аварии на цифровом входе, сек |
0,1 - 600 |
|
Потребляемая мощность, не более, Вт |
5 |
|
Климатическое исполнение |
УХЛ 3.1 |
|
Диапазон рабочих температур, °C |
–35 до +55 |
|
Масса не более, кг |
0,3 |
|
Монтаж: на стандартную DIN-рейку 35 мм |
|
|
Цифровой вход дистанционного включения/выключения реле |
|
*) При снижении напряжения ниже 80 В, независимо от выставленной уставки Uмин, реле выключается с временем 0,1 сек (вводится оперативное ускорение Туск=0,1 сек).
