Реле напряжения РНПП-301 трехфазное 3425600301

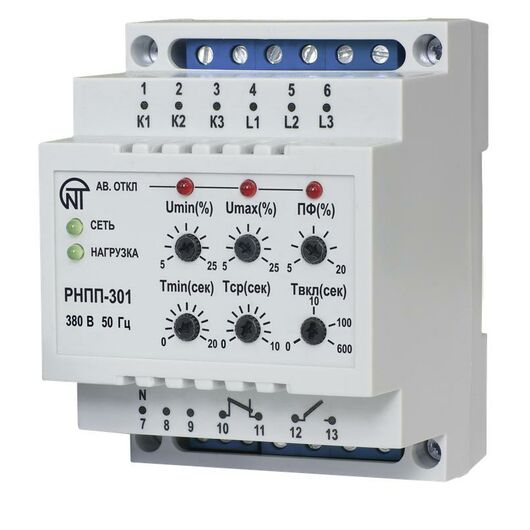

Трехфазное реле напряжения и контроля фаз РНПП-301

НАЗНАЧЕНИЕ

Реле напряжения, перекоса и последовательности фаз РНПП-301 предназначено для:

• контроля допустимого уровня действующего значения фазного/линейного напряжения (по выбору Пользователя) с раздельными регулировками уставок по минимальному/максимальному напряжению;

• контроля правильного чередования фаз и отсутствия их слипания;

• контроля полнофазности и симметричности сетевого напряжения с регулируемой уставкой по перекосу фаз;

• контроля состояния силовых контактов магнитного пускателя (далее по тексту МП) до и после включения нагрузки;

• отключения нагрузки 380В/50 Гц путем размыкания цепи питания катушки МП (коммутации электрических цепей постоянного и переменного тока) при возникновении условий для срабатывания с заданным Пользователем временем срабатывания (Тср);

• контроля качества сетевого напряжения после отключения нагрузки и автоматического включения ее после восстановления параметров напряжения с заданным Пользователем временем автоматического повторного включения (Твкл);

• индицирования всех видов аварий сетевого напряжения и непереключения силовых контактов МП.

Основные технические характеристики:

Номинальное фазное/линейное напряжение, В 220/380

Частота сети, Гц 45 – 55

Гармонический состав (несинусоидальность) напряжения питания ГОСТ 13144-2013

Диапазон регулирования по Umin, в процентах от номинального 5 – 25

Диапазон регулирования по Umax, в процентах от номинального 5 – 25

Диапазон регулирования по перекосу фаз, в процентах 5 – 20

Диапазон регулирования по Tmin, с 0 – 20

Диапазон регулирования по Тср., с 0 – 10

Диапазон регулирования по Твкл., с 0 – 600

Минимальное время срабатывания при достижении пороговых значений, с 0,1

Время готовности при подаче напряжения на изделие, с, не более 0,2

Гистерезис по напряжению (коэффициент возврата), % 5 – 6

Точность определения порога срабатывания по напряжению, В, не более до 3

Точность определения перекоса фаз, %, не более 1,5

Напряжение, при котором сохраняется работоспособность, процент от номинального 50 – 110

Потребляемая мощность (под нагрузкой), ВА, не более 3

Максимальный коммутируемый ток выходных контактов, А 5

Степень защиты:

– изделия IP40

 – клеммника IP20

Климатическое исполнение УХЛ3.1

Допустимая степень загрязнения II

Категория перенапряжения III

Номинальное напряжение изоляции, В 450

Номинальное импульсное выдерживаемое напряжение, кВ 4

Сечение проводов для подключения к клеммам, мм² 0,5 – 2

Момент затяжки винтов клемм, Н*м 0,4

Масса, кг, не более 0,200

Габаритные размеры, H*B*L, мм 90*70*65

Установка (монтаж) изделия – стандартная DIN-рейка 35 мм

Изделие сохраняет свою работоспособность при любом положении в пространстве
