Реле напряжения РН-263T однофазное 3425600263т

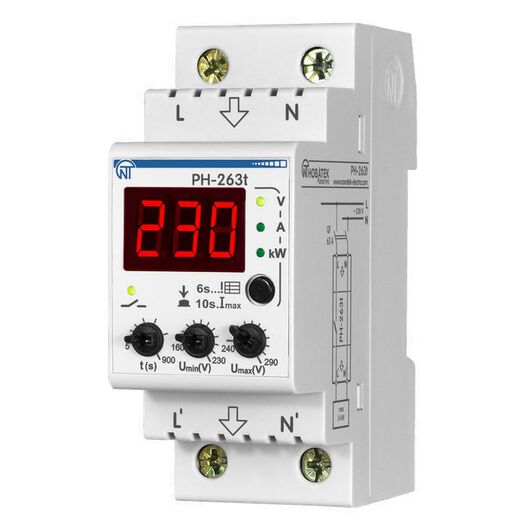

Мультифункциональное реле напряжения РН-263Т

НАЗНАЧЕНИЕ

Реле напряжения предназначено для защиты бытового и промышленного электрооборудования

(холодильников, кондиционеров, стиральных машин, теле-, видео- и аудиотехники и т.п.) от недопустимых колебаний напряжения в сети и последствий обрыва нейтрали (нуля).

Реле напряжения:

•  индицирует действующее значение напряжения в сети и состояние выходных контактов (состояние нагрузки);
• измеряет и выводит на дисплей потребляемый нагрузкой ток, активную мощность и отключает нагрузку при превышении заданного порога по току;
•  сохраняет в энергонезависимой памяти информацию о пяти последних авариях;
• имеет защиту от перегрева из-за плохого контакта проводников в клеммах в результате загрязнения или недостаточного усилия зажатия.

Изделие может использоваться как цифровой мультиметр (индикация напряжения сети, активной мощности и потребляемого тока).

Питание изделия осуществляется от цепи, которая питает нагрузку.

 Основные технические характеристики:

Номинальное переменное однофазное напряжение питания, V 230

Частота сети, Hz 47 – 65

Гармонический состав (несинусоидальность) напряжения питания ГОСТ 13144-2013

Номинальное напряжение изоляции, V 450

Номинальное импульсное выдерживаемое напряжение, kV 2,5

Точность измерения активной мощности, %, не хуже 5

Точность измерения тока, %, не хуже 2,5

Время АПВ по напряжению, с 5 – 900

Время готовности, с, не более 0,8

Потребляемая мощность при неподключенной нагрузке, W, не более 2

Максимальное напряжение, при котором сохраняется работоспособность

(действующее значение), V 450

Минимальное напряжение, при котором сохраняется работоспособность

(действующее значение), V 130

Время срабатывания защиты по Umах, с 1

Задержка отключения при повышении напряжения более 430 V и длительности импульса более 1,5 мс, с, не более 0,05

Задержка отключения при повышении напряжения более 30V от уставки по Umах, с 0,12

Время срабатывания защиты по Umin, с 7

Задержка отключения при снижении напряжения ниже 145 V, с 0,25

Точность определения порога срабатывания по напряжению, V 3

Гистерезис по напряжению, V 4

Время срабатывания защиты по превышению заданного порога по току, с 5

Номинальный режим работы Продолжительный

Масса, не более, kg 0,2

Габаритные размеры, НхВхL, mm 90х36х60

Монтаж на стандартную DIN-рейку 35 mm

Изделие сохраняет свою работоспособность при любом положении в пространстве.
