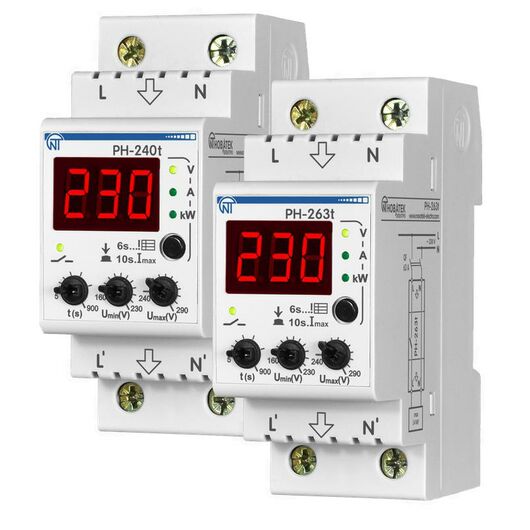

Реле напряжения РН-240Т однофазное 3425600240т

Мультифункциональное реле напряжения РН-240Т

НАЗНАЧЕНИЕ

Реле напряжения предназначено для защиты бытового и промышленного электрооборудования (холодильников, кондиционеров, стиральных машин, теле-, видео- и аудиотехники и т.п.) от недопустимых колебаний напряжения в сети и последствий обрыва нейтрали (нуля).

Реле напряжения:

- индицирует действующее значение напряжения в сети и состояние выходных контактов (состояние нагрузки);

 - измеряет и выводит на дисплей потребляемый нагрузкой ток, активную мощность и отключает нагрузку при превышении заданного порога по току;

 - сохраняет в энергонезависимой памяти информацию о пяти последних авариях;

 - имеет защиту от перегрева из-за плохого контакта проводников в клеммах в результате загрязнения или недостаточного усилия зажатия.

Изделие может использоваться как цифровой мультиметр (индикация напряжения сети, активной мощности и потребляемого тока). Питание изделия осуществляется от цепи, которая питает нагрузку.

Основные технические характеристики:

Максимальный коммутируемый ток при активной нагрузке, А 40

Максимальная коммутируемая мощность при активной нагрузке (сos ф=1,0), kW 9

Максимальная коммутируемая мощность при активно[1]индуктивной нагрузке (сosф=0,4) kW 1.6

Максимально допустимое переменное напряжение, V 250

Номинальное переменное однофазное напряжение питания, V 230

Частота сети, Hz 47 – 65

Гармонический состав (несинусоидальность) напряжения питания ГОСТ 13144-2013

Номинальное напряжение изоляции, V 450

Номинальное импульсное выдерживаемое напряжение, kV 2,5

Точность измерения активной мощности, %, не хуже 5

Точность измерения тока, %, не хуже 2,5

Точность измерения напряжения в диапазоне 120 – 350 V, %, не хуже 2

Время АПВ по напряжению, c 5 – 900

Время готовности, c, не более 0,8

Потребляемая мощность при неподключенной нагрузке, W, не более 2

Максимальное напряжение, при котором сохраняется работоспособность

(действующее значение), V 450

Минимальное напряжение, при котором сохраняется работоспособность

(действующее значение), V 130

Время срабатывания защиты по Umах, c 1

Задержка отключения при повышении напряжения более 430 V и длительности импульса более 1,5 мc, c, не более 0,05

Задержка отключения при повышении напряжения более 30V от уставки по Umах, с 0,12

Время срабатывания защиты по Umin, с 7

Задержка отключения при снижении напряжения ниже 145 V, с 0,25

Точность определения порога срабатывания по напряжению, V 3

Гистерезис по напряжению, V 4

Время срабатывания защиты по превышению заданного порога по току, с 5

Номинальный режим работы Продолжительный

Степень защиты изделия IP10

Класс защиты от поражения электрическим током II

Климатическое исполнение УХЛ3.1

Допустимая степень загрязнения II

Категория перенапряжения II

Сечение проводов для подключения к клеммам, mm2 0,5 – 16,0

Момент затяжки винтов клемм, N*m 2±0,2

Масса, не более, kg 0,2

Габаритные размеры, НхВхL, mm 90х36х60
