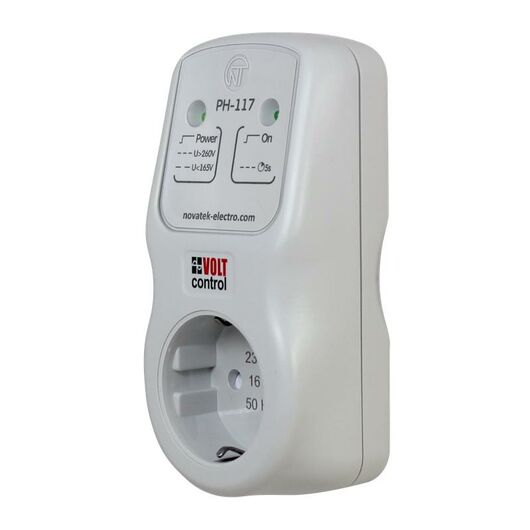

Реле напряжения РН-117

НАЗНАЧЕНИЕ

Реле напряжения РН-117 предназначено для защиты бытовой техники (оборудования) мощностью до 3,5 кВт (холодильников, кондиционеров, стиральных машин, теле-аудио техники и т.п.) от недопустимых колебаний напряжения в сети и последствий обрыва нейтрали.

Реле РН-117:

– обеспечивает отключение защищаемого оборудования, если значение напряжения сети выходит за пределы 165 – 260 В (после восстановления параметров сети произойдет автоматическое повторное включение);

– индицирует соответствие напряжения электрической сети действующим стандартам, состояние аварии и наличие напряжения в розетке изделия.

Основные технические характеристики:

Номинальный режим работы – Продолжительный

Степень защиты изделия – IP30

Класс защиты от поражения электрическим током – I

Климатическое исполнение – УХЛ 3.1

Номинальное напряжение В 220 / 230

Частота сети Гц 47 – 65

Время срабатывания защиты при напряжении выше 260 В с 1

Время срабатывания защиты при напряжении выше 285 В с 0,03

Время срабатывания защиты при импульсном повышении напряжения

более 420В при длительности импульса более 1,5 мс, не более с 0,02

Время срабатывания защиты при напряжении ниже 165 В с 7

Время срабатывания защиты при напряжении ниже 145 В с 0,12

Максимальный коммутируемый ток (активной нагрузки), не менее А 16

Точность определения порога срабатывания по напряжению, не более В 3

Минимальное напряжение, при котором сохраняется работоспособность

(действующее значение) В 120

Максимальное напряжение, при котором сохраняется работоспособность (действующее значение) В 420

Гистерезис возврата по напряжению, не менее В 4

Время автоматического повторного включения с 5

Потребляемая мощность при неподключенной нагрузке, не более Вт 2
