Реле напряжения РН-116 однофазное 3425600116

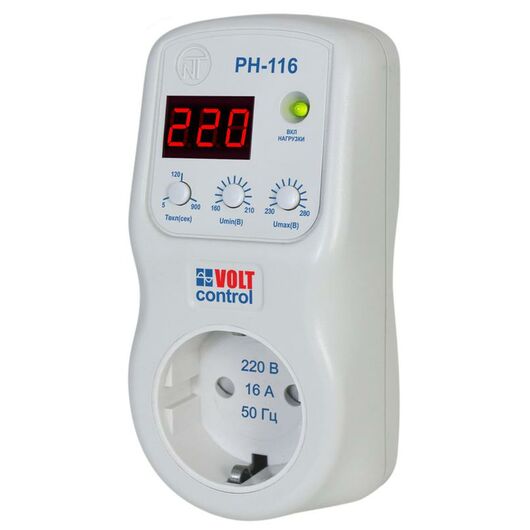

Однофазное реле напряжения РН-116

НАЗНАЧЕНИЕ

Реле напряжения РН-116 предназначено для защиты бытовой техники (оборудования) мощностью до 3,6 кВт (холодильников, кондиционеров, стиральных машин, теле-аудио техники и т.п.) от недопустимых колебаний напряжения в сети и последствий обрыва нейтрали.

Реле РН-116:

- обеспечивает отключение защищаемого оборудования, если значение напряжения сети выходит за пределы, заданные пользователем (после восстановления параметров сети произойдет автоматическое повторное включение);

- снижает уровень высокочастотных помех;

- индицирует действующее значение входного напряжения, состояние аварии и наличие напряжения в розетке изделия.

Основные технические характеристики:

Степень защиты изделия IP30

Класс защиты от поражения электрическим током I

Климатическое исполнение УХЛ 3.1

Диапазон рабочих температур от минус 20 до +45С

Номинальное напряжение 230 В

Частота сети 47 – 65 Гц

Диапазон регулирования:

- срабатывания по Umin 160 – 210 В

 - срабатывания по Umах 230 – 280 В

 - времени АПВ 5 – 900 с

Фиксированное время срабатывания по Umах 1 с

Фиксированная задержка отключения по Umin 7 с

Фиксированное время срабатывания при снижении напряжения более 60 В

от уставки по Umin или при снижении напряжения ниже 145 В 0,12 с

Фиксированное время срабатывания при импульсном повышении напряжения более 420В при длительности импульса более 1,5 мс, не более 0,02 с

Фиксированное время срабатывания при повышении напряжения более 30 Вот уставки по Umах или выше 285 В 0,12 с

Максимальный коммутируемый ток при активной нагрузке, не менее 16 А

Точность определения порога срабатывания по напряжению до 3 В

Минимальное напряжение, при котором сохраняется работоспособность

(действующее значение) 120 В

Максимальное напряжение, при котором сохраняется работоспособность

(действующее значение) 400 В

Гистерезис возврата по напряжению, не менее 4 В

Потребляемая мощность при неподключенной нагрузке, не более 2 Вт
