Реле напряжения РН-111М однофазное 3425601111

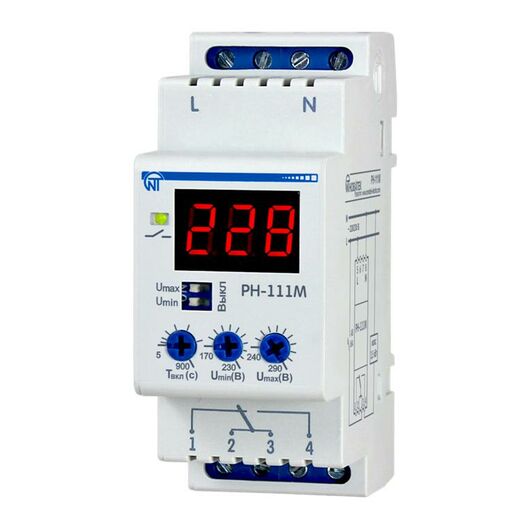

Однофазное реле напряжения РН-111М

НАЗНАЧЕНИЕ

Изделие предназначено для отключения бытовой и промышленной однофазной нагрузки любой мощности при недопустимых колебаниях напряжения в сети с последующим автоматическим включением после восстановления параметров сети. При мощности нагрузки до 3,6 кВт (ток до 16 А) отключение производится непосредственно РН-111М, выходные контакты которого включены в разрыв питания нагрузки. При мощности, превышающей 3,6 кВт (ток более 16 А), отключение производится магнитным пускателем соответствующей мощности, в разрыв питания катушки которого включены выходные контакты изделия (МП в комплект поставки не входит). Изделие индицирует действующее значение входного напряжения и состояние выходного реле нагрузки.

Основные технические характеристики:

Номинальное переменное однофазное напряжение питания сети, В 230

Частота сети, Гц 47 – 65

Гармонический состав (несинусоидальность) напряжения питания ГОСТ 32144-2013

Диапазон регулирования по Umin, В 170 – 230

Диапазон регулирования по Umах, В 240 – 290

Диапазон регулирования по Твкл, с 5 – 900

Фиксированное время срабатывания по Umах, с 1

Фиксированная задержка отключения по Umin, с 12

Фиксированное время срабатывания при снижении напряжения более 60 В от порога по

Umin, с 0,2

Фиксированное время срабатывания при повышении напряжения более 30 В от порога по

Umах, с 0,12

Максимальный коммутируемый ток (активной нагрузки), А 16

Точность определения порога срабатывания по напряжению, В до 3

Минимальное напряжение, при котором сохраняется работоспособность, В 100

Максимальное напряжение, при котором сохраняется работоспособность, В 420

Гистерезис возврата по напряжению, В 4 – 5

Мощность потребления (при неподключенной нагрузке), Вт 3

Габаритные размеры (два модуля типа S) H*B*L, mm 90*36*64,5

Масса, не более, кг 0,10
