Реле напряжения РН-106 однофазное 3425600115

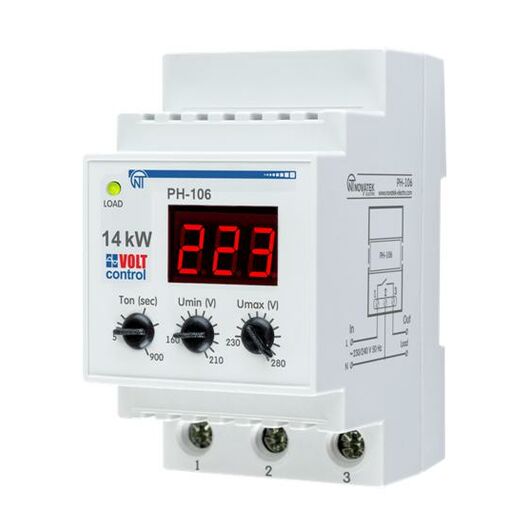

Реле напряжения РН-106

НАЗНАЧЕНИЕ

Реле напряжения РН-106 предназначено для защиты бытовой техники (оборудования) (холодильников, кондиционеров, стиральных машин, теле-, видео- и аудиотехники и т.п.) мощностью до 14 кВт от недопустимых колебаний напряжения в сети и последствий обрыва нейтрали.

 РН-106:

•  обеспечивает отключение защищаемого оборудования, если значение напряжения сети выходит за пределы, заданные пользователем (после восстановления параметров сети произойдет автоматическое повторное включение);
• индицирует действующее значение входного напряжения, состояние аварии и состояние выходного реле.

Реле напряжения РН-106 имеет защиту от внутреннего перегрева из-за длительного превышения номинального тока нагрузки или плохого контакта в клеммном соединении.

Основные технические характеристики:

Максимальный коммутируемый ток при активной нагрузке, A 63

Максимальная коммутируемая мощность при активной нагрузке, кВт 14

Защита от перегрева есть

Номинальное напряжение, В 220/230

Частота сети, Гц 47 – 65

Диапазон регулирования:

 - срабатывания по Umin, В 160-210

 - срабатывания по Umах, В 230-280

 - время АПВ, с 5-900

Максимальное напряжение, при котором сохраняется работоспособность, В 420

Установка (монтаж) изделия DIN-рейка 35 мм

Степень защиты лицевой панели IP40

Степень защиты клемм IP10

Класс защиты от поражения электрическим током II

Климатическое исполнение УХЛ 3.1

Допустимая степень загрязнения II

Категория перенапряжения II

Номинальное напряжение изоляции, В 450

Номинальное импульсное выдерживаемое напряжение, кВ 2,5

Сечение проводов для подключения к клеммам, мм2 0,5 – 16,0

Момент затяжки винтов клеммника, Н*м 2 ± 0,2

Гармонический состав (несинусоидальность) напряжения питания ГОСТ 32144-2013

Фиксированное время срабатывания по Umах, с 1

Фиксированная задержка отключения по Umin, с 7

Фиксированное время срабатывания при импульсном повышении напряжения

более 420В при длительности импульса более 1,5 мс, с, не более 0,02

Фиксированное время срабатывания при снижении напряжения более 60 В от

уставки по Umin или при снижении напряжения ниже 145 В, с 0,12

Фиксированное время срабатывания при повышении напряжения более 30 В от

уставки по Umах или при повышении напряжения выше 285 В, с 0,12

Время подготовки к работе после подачи питания, с 0,3 – 0,4

Габаритные размеры (три модуля S), мм 52,5 x 93 x 66,5

Масса, кг, не более 0,175
