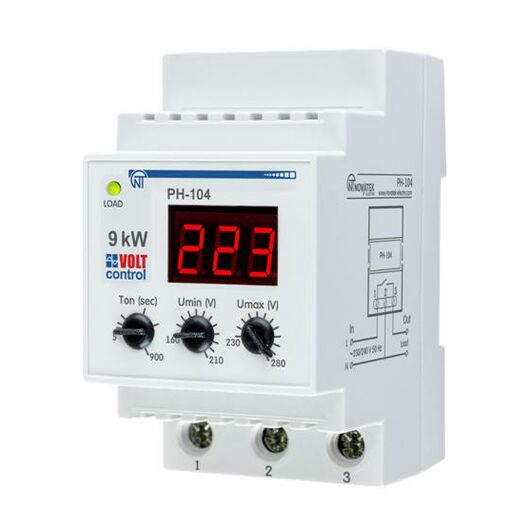

Реле напряжения РН-104
НАЗНАЧЕНИЕ
Реле напряжения РН-104 предназначено для защиты бытовой техники и электрооборудования (холодильников, кондиционеров, стиральных машин, теле-, видео- и аудиотехники и т.п.) от недопустимых колебаний напряжения в сети и последствий обрыва нейтрали (нуля). РН-104 индицирует действующее значение напряжения в сети и состояние выходных контактов
(состояние нагрузки).
Основные технические характеристики:
Максимальный коммутируемый ток при активной нагрузке, A 40
Максимальная коммутируемая мощность при активной нагрузке, кВт 9
Защита от перегрева нет
Номинальное напряжение, В 220/230
Частота сети, Гц 47 – 65
Диапазон регулирования: - срабатывания по Umin, В 160-210
- срабатывания по Umах, В 230-280
- время АПВ, с 5-900
160 – 210
230 – 280
Максимальное напряжение, при котором сохраняется работоспособность, В 420
Установка (монтаж) изделия DIN-рейка 35 мм
Степень защиты лицевой панели IP40
Степень защиты клемм IP10
Класс защиты от поражения электрическим током II
Климатическое исполнение УХЛ 3.1
Допустимая степень загрязнения II
Категория перенапряжения II
Номинальное напряжение изоляции, В 450
Номинальное импульсное выдерживаемое напряжение, кВ 2,5
Сечение проводов для подключения к клеммам, мм2 0,5 – 16,0
Момент затяжки винтов клеммника, Н*м 2 ± 0,2
Гармонический состав (несинусоидальность) напряжения питания ГОСТ 32144-2013
Фиксированное время срабатывания по Umах, с 1
Фиксированная задержка отключения по Umin, с 7
Фиксированное время срабатывания при импульсном повышении напряжения более 420В при длительности импульса более 1,5 мс, с, не более 0,02
Фиксированное время срабатывания при снижении напряжения более 60 В от уставки по Umin или при снижении напряжения ниже 145 В, с 0,12
Фиксированное время срабатывания при повышении напряжения более 30 В от уставки по Umах или при повышении напряжения выше 285 В, с 0,12
Время подготовки к работе после подачи питания, с 0,3 – 0,4
Точность определения порога срабатывания по напряжению, В, не хуже 3
Гистерезис возврата по напряжению, В 4 – 5
Ток потребления от сети, мА, не более 10
Габаритные размеры (три модуля S), мм 52,5 x 93 x 66,5
Масса, кг, не более 0,175
