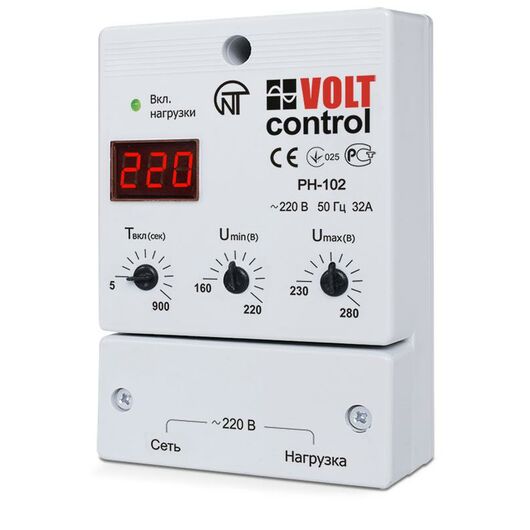

Реле напряжения РН-102

НАЗНАЧЕНИЕ

Реле напряжения РН-102 предназначено для отключения бытовой и промышленной однофазной нагрузки мощностью до 6,5 кВт (ток потребления до 32 А) при недопустимых колебаниях напряжения в сети.

 РН-102:

- обеспечивает отключение нагрузки, если значение напряжения сети выходит за пределы, заданные пользователем (после восстановления параметров сети произойдет автоматическое повторное включение);

- обеспечивает защиту от высоковольтных импульсных помех;

-индицирует действующее значение входного напряжения и состояние выходного реле (включено/выключено).

Основные технические характеристики:

Номинальное напряжение В 240

Частота сети Гц 47 – 65

Диапазон регулирования:

 -срабатывания по Umin, В 180 – 240

 -срабатывания по Umах, В 250-300

 -времени АПВ с, 5-900

Фиксированное время срабатывания по Umах с 1

Фиксированная задержка отключения по Umin с 7

Фиксированное время срабатывания при снижении напряжения более 60 В от уставки по Umin или при снижении напряжения ниже 160 В с 0,12

Фиксированное время срабатывания при повышении напряжения более 30 В от уставки по Umах или выше 305 В с 0,12

Максимальный коммутируемый ток (активной нагрузки), не менее А 32

Точность определения порога срабатывания по напряжению В до 3

Минимальное напряжение, при котором сохраняется работоспособность (действующее значение) В 120

Максимальное напряжение, при котором сохраняется работоспособность (действующее значение) В 400

Гистерезис возврата по напряжению, не менее В 4

Ток потребления от сети при неподключенной нагрузке мА до 15

Габаритные размеры мм 125 х 80 х 43

Масса, не более кг 0,25
