Реле напряжения РН-101М однофазное 3425600101

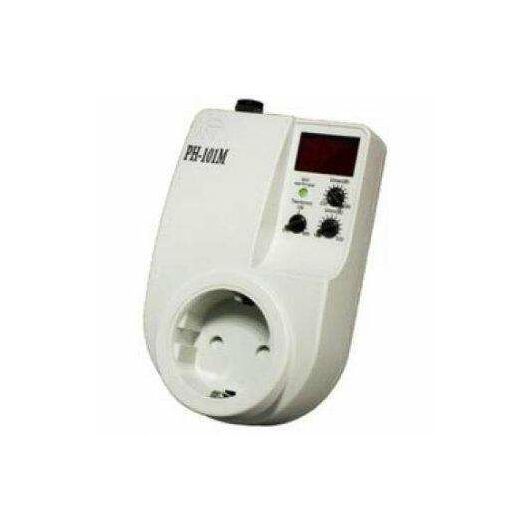

Реле напряжения РН-101М
НАЗНАЧЕНИЕ
Реле напряжения РН-101М предназначено для защиты бытовой техники (оборудования) мощностью до 3,5 кВт (холодильников, кондиционеров, стиральных машин, теле-аудио техники и
т.п.) от недопустимых колебаний напряжения в сети, последствий обрыва нейтрали, токовых перегрузок.
РН-101М обеспечивает:
– отключение защищаемого оборудования, если значение напряжения сети выходит за пределы,
заданные пользователем (после восстановления параметров сети произойдет автоматическое повторное включение (АПВ));
– защиту от высоковольтных импульсных помех;
– снижение уровня высокочастотных помех;
– отключение нагрузки при перегрузке по току (при токе выше 16 А);
– индицирование действующего значения входного напряжения, состояния выходного реле
(включено/выключено) и состояния автомата токовой защиты.
Основные технические характеристики:
Номинальное переменное однофазное напряжение питания, В 220/230
Частота сети, Гц 47 – 65
Гармонический состав (несинусоидальность) напряжения питания ГОСТ 32144-2013
Диапазон регулирования:
– срабатывания по Umin, В 160 – 220
– срабатывания по Umах, В 230 – 280
– время автоматического повторного включения, с 5 – 900
Фиксированное время срабатывания по Umах, с 1
Фиксированное время задержки отключения по Umin, с 7
Фиксированное время срабатывания при снижении напряжения или при снижении напряжения ниже 145 В, с 0,12
Фиксированное время срабатывания при повышении напряжения более чем на
30 В от уставки по Umах, с 0,12
Фиксированное время срабатывания при импульсном повышении напряжения
более 420В при длительности импульса более 1,5 мс, не более, с 0,02
Максимальный коммутируемый ток (активной нагрузки), А 16
Точность определения порога срабатывания по напряжению, В до 3
Минимальное напряжение, при котором сохраняется работоспособность (действующее значение), В 120
Максимальное напряжение, при котором сохраняется работоспособность (действующее значение), В 400
Гистерезис возврата по напряжению, В 4 – 5
Мощность потребления при неподключенной нагрузке, Вт до 3,5
Масса, не более, кг 0,170
