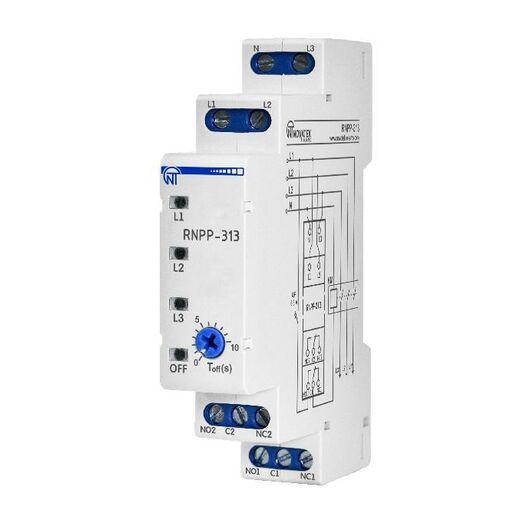

Реле напряжения, перекоса и последовательности фаз РНПП-313

НАЗНАЧЕНИЕ

Реле РНПП-313 предназначено для отключения нагрузки 400 В 50 Гц при:

• Недопустимых колебаниях напряжения в сети с продолжительностью не менее 0,02 с;
• Нарушении амплитудной симметрии сетевого напряжения (перекосе фаз);
• Обрыве, нарушении последовательности и слипании фаз;
• Обрыве нуля.

РНПП-313 постоянно контролирует значения напряжений в трехфазной сети, сопоставляя их с заводскими уставками. Изделие отключит нагрузку, если значение напряжения выйдет за пределы. Реле имеет одну регулируемую уставку времени задержки срабатывания защиты по перекосу фаз.

Основные технические характеристики:

Номинальное линейное / фазное напряжение питания сети, В 400/230

Частота сети, Гц 45 – 65

Нижний порог отключения напряжения, В 195

Верхний порог отключения напряжения, В 260

Фиксированная задержка срабатывания по минимальному напряжению 5с

Фиксированная задержка срабатывания по максимальному напряжению 1с

Диапазон регулирования времени срабатывания защиты по перекосу фаз 0,25-10с

 Время повторного включения (АПВ) 5с

 Максимальный коммутируемый ток выходных контактов 5А

Степень защиты лицевой панели IP40

Номинальное напряжение изоляции, В 450

Масса, кг, не более 0,100

Габаритные размеры, мм HxBxL 90х18ъ65мм
