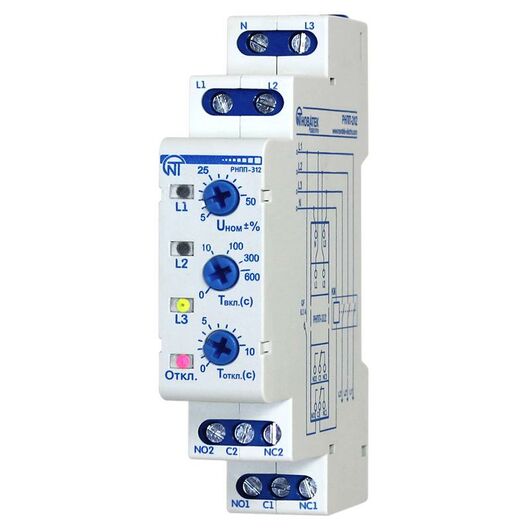

Реле напряжения, перекоса и последовательности фаз РНПП-312

НАЗНАЧЕНИЕ

Реле напряжения, перекоса и последовательности фаз

РНПП-312 предназначено:

– для контроля допустимого уровня напряжения;

– для контроля правильного чередования и отсутствия слипания фаз;

– для контроля полнофазности и симметричности сетевого напряжения (перекоса фаз);

– для отключения нагрузки при некачественном сетевом напряжении;

– для контроля качества сетевого напряжения после отключения нагрузки и автоматического включения ее после восстановления параметров напряжения;

– для индицирования аварии при возникновении аварийной

ситуации и индикации наличия напряжения на каждой фазе.

Основные технические характеристики:

Номинальное линейное / фазное напряжение питания сети, В 400 /230   415/240

Частота сети, Гц 45 – 65

Диапазон регулирования порога срабатывания по максимальному / минимальному напряжению питания, в процентах от номинального напряжения 5 – 50

Диапазон регулирования времени срабатывания защиты, с 0 – 10

Диапазон регулирования времени АПВ, с 0 – 600

Время срабатывания при обрыве одной из фаз, с, не более 0,2

Точность определения порога срабатывания по напряжению, В, не более 3

Напряжение, при котором сохраняется работоспособность:

-по одной фазе, В 95 – 450

-по трем фазам, В 95 – 450

Потребляемая мощность (под нагрузкой), Вт, не более 1,2

Максимальный коммутируемый ток выходных контактов, А 5

Номинальный режим работы Продолжительный

Климатическое исполнение УХЛ 3.1

Степень защиты лицевой панели IP40

Степень защиты клеммника IP20

Допустимая степень загрязнения II

Категория перенапряжения III

Класс защиты от поражения электрическим током II

Номинальное напряжение изоляции, В 450

Масса, кг, не более 0,100

Габаритные размеры, мм HxBxL 90х17,8х64,4
