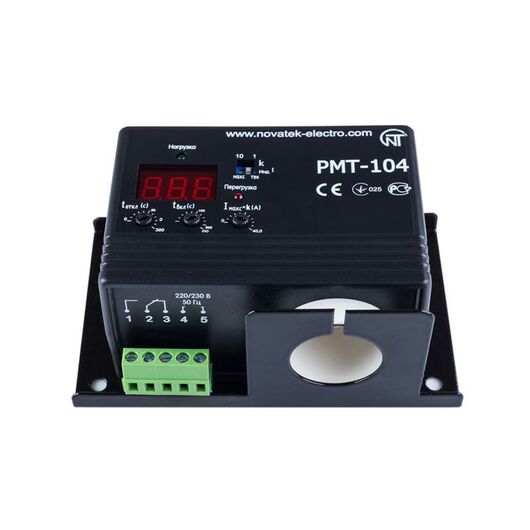

Реле максимального тока РМТ-104

НАЗНАЧЕНИЕ

Реле максимального тока РМТ-104 (далее РМТ-104 или прибор) предназначено для измерения и

постоянного контроля действующего значения тока однофазной нагрузки в диапазонах от 0 до 40А или от 0 до 400 А. Прибор выполняет отключение нагрузки в случае превышения заданного уровня максимального тока. Для измерения тока используется встроенный токовый трансформатор. Проводник с контролируемым током пропускается через отверстие в корпусе прибора. Для коммутации нагрузки используется внешний контактор. Значение тока и состояние нагрузки отображаются индикаторами на лицевой панели. Уставки максимального тока, времени задержки отключения и времени задержки повторного включения задаются регуляторами и переключателями на лицевой панели.

Прибор может быть использован как:

- цифровой амперметр;

- реле ограничения потребляемого тока;

- реле выбора приоритетной нагрузки.

Основные технические характеристики:

Номинальное напряжение питания, В 220/230

Кратковременное (до часа) максимально допустимое напряжение, В 400

Напряжение, при котором сохраняется работоспособность, В от 130 до 300

Частота сети, Гц 47 − 53

Несинусоидальность напряжения питания (гармонический состав) по ГОСТ 13144-2013

Диапазоны измерения тока, А 0 − 40 и 0-400

Точность измерения тока, не хуже 2%

Диапазоны регулирования, А 2 − 40 и 2-400

Диапазон регулирования по tвкл, с 0 − 900, ∞

Диапазон регулирования по tоткл, с 0-300

Потребляемая мощность (под нагрузкой), ВА, не более 3,0

Максимальный коммутируемый ток выходных контактов при cosφ=1, А 8

Климатическое исполнение УХЛ3.1

Диапазон рабочих температур, С от -35 до +55

Температура хранения, С от -55 до +65

Масса, кг, не более 0,200

Габаритные размеры 75х116х53

Диаметр отверстия токового трансформатора, мм 25

Максимальное сечение проводов клеммников, кв. мм 2,5

Максимальный момент затяжки винтов клеммников, н*м 0.4

Положение в пространстве произвольное
