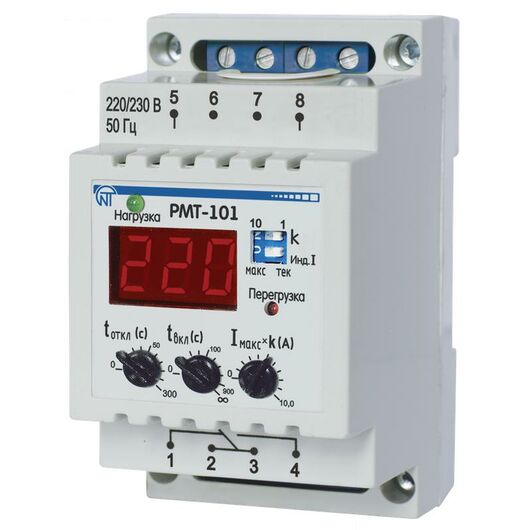

РЕЛЕ МАКСИМАЛЬНОГО ТОКА РМТ-101

НАЗНАЧЕНИЕ

Реле максимального тока РМТ-101 предназначено для измерения и постоянного контроля

действующего значения тока однофазной нагрузки. Измеряемый и контролируемый диапазон токов от 0 до 100 А. Изделие выполняет отключение нагрузки в случае превышения заданного пользователем уровня максимального тока.

При мощности нагрузки до 1,75 кВА нагрузка подключается непосредственно через РМТ-101. При

мощности нагрузки, превышающей 1,75 кВА (но не более 20 кВА), нагрузка подключается через

магнитный пускатель (МП) соответствующей мощности (МП в комплект не входит).

Пороги максимального тока, времени задержки отключения и времени автоматического повторного включения (АПВ) задает пользователь с помощью ручек и переключателей, вынесенных на лицевую панель изделия.

Изделие может использоваться как:

– цифровой амперметр;

– реле ограничения потребляемого тока;

– реле выбора приоритетной нагрузки.

Изделие подключается без разрыва электрической цепи. Для измерения тока используется

встроенный трансформатор тока. Изделие отображает значение тока и состояние нагрузки с помощью индикаторов, расположенных на лицевой панели.

Основные технические характеристики:

Номинальное переменное однофазное напряжение питания, В 220/230

Частота сети, Гц 47 – 53

Диапазон измерения тока, А 0-100

Точность измерения тока, не хуже, % 1

Диапазон регулирования значения максимального тока:

а) k=1; Iмакс, А 0 - 10

абсолютная погрешность измерения тока, не более, А; ±0,1

б) k=10; Iмакс, А, 0 – 99,9

абсолютная погрешность измерения тока, не более, А. ±1

Максимальный коммутируемый ток (активной нагрузки), А 8

Максимальное допустимое напряжение, не более, В 400

Допустимая степень загрязнения II

Категория перенапряжения II

Мощность потребления (при неподключенной нагрузке), Вт до 3,5

Сечение проводов для подключения к клеммам, мм2 0,5-2

Момент затяжки винтов клемм, Н*м 0,4

Масса, не более, кг 0,200

Габаритные размеры (при зафиксированной защелке) (типоразмер – 3 стандартных S-модуля на DIN-рейку 35 мм), H*B*L, мм 90*52,6*69,1
