Регистратор электрических процессов микропроцессорный РПМ-416 3425600416

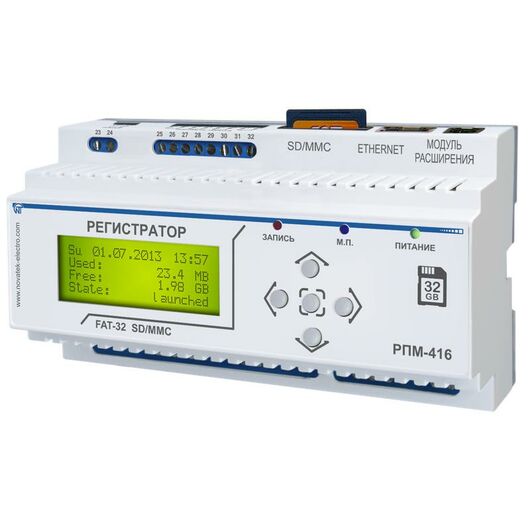

Анализатор электросети (регистратор) РПМ-416
НАЗНАЧЕНИЕ
РПМ-416 является микропроцессорным устройством, предназначенным для измерения значений
электрических параметров, отображения этих значений на дисплее регистратора, а также
архивирования данных. Архивирование данных выполняется на сменную карту памяти (SD/MMC), в дальнейшем возможен их анализ при помощи программного обеспечения RPM-416 Data Analysis. Регистратор имеет встроенные часы реального времени с питанием от встроенной литиевой батареи.
В изделии предусмотрено подключение к сети Ethernet по стандарту 10Base-T или 100Base-T.
В этом случае, одновременно с записью данных на карту памяти, возможна конфигурация РПМ-416 и передача данных на ПК. Возможно подключение к системе Overvis.
Основные возможности регистратора:
- Многоканальность – достаточно одного регистратора для получения полной информации
о работе наблюдаемого объекта;
- Универсальность – в регистраторе предусмотрено подключение дополнительных
модулей, позволяющих расширить спектр входных сигналов (напряжение, ток,
температура, дискретные входы, и др.);
- Гальваническая развязка – входные сигналы высокого напряжения и тока гальванически
развязаны от остальных входов, что обеспечивает простоту подключения регистратора;
- Высокая надежность – система самоконтроля и алгоритм сохранения данных не
допускают потери данных в случае возникновения аварийных ситуаций (пропадание
питания);
- Удобство настройки – четырехстрочный символьный дисплей с подсветкой позволяет
настроить регистратор и следить за ходом его работы (на дисплей выводятся значения
записываемых входных сигналов), клавиатура служит для настройки и управления
регистратором;
- Удаленный мониторинг и конфигурация – регистратор, установленный в
труднодоступном месте с подключенным Ethernet, способен параллельно с записью на
карту памяти, осуществлять передачу данных в ПК. Это позволяет удаленно следить за
состоянием объекта. Более подробный анализ выполняется на основании данных,
сохраненных на карте памяти. Web-интерфейс позволяет удаленно через браузер
компьютера выполнить конфигурацию регистратора без установки каких-либо
дополнительных программ. FTP обеспечивает удаленный доступ к карте памяти для
получения или удаления файлов.
Основные технические характеристики:
Номинальное напряжение питания (пост. /перем.), В 230/240
Напряжение, при котором сохраняется работоспособность (пост. /перем.), В 24 –265
Частота питающей сети, Гц 45 – 65
Потребляемая мощность (от сети ~230 В), не более, Вт 6,0
Потребляемая мощность (от источника питания +24 В), не более, Вт 2,2
Период записи данных на карту памяти, с 0,001 – 3600
Максимальная емкость внешнего накопителя, ГБ 32
Поддерживаемые файловые системы внешнего накопителя, FAT 12, 16, 32
Минимальный размер файла данных, кБ 32
Максимальный размер файла данных, МБ 512
Размер одного блока записываемых данных (20 параметров), байт 88
Погрешность хода часов, при температуре 25°С, с / сутки, не хуже 1
СвязьсилиПК
Modbus TCP есть
Web-интерфейс есть
FTP есть
Номинальный режим работы Продолжительный
Степень защиты изделия (корпус / клеммник) ІР40 / 20
Класс защиты от поражения электрическим током
Климатическое исполнение УХЛ 3.1
Допустимая степень загрязнения
Категория перенапряжения
Номинальное напряжение изоляции, В 450
Номинальное импульсное выдерживаемое напряжение, кВ 2,5
Сечение проводов для подключения к клеммам, мм² 0,2 – 2,5
Момент затяжки винтов клемм, Н*м 0,4
Масса, кг, не более 0,5
Габаритные размеры (рис. 1.1), ** мм 91*157*56,3
