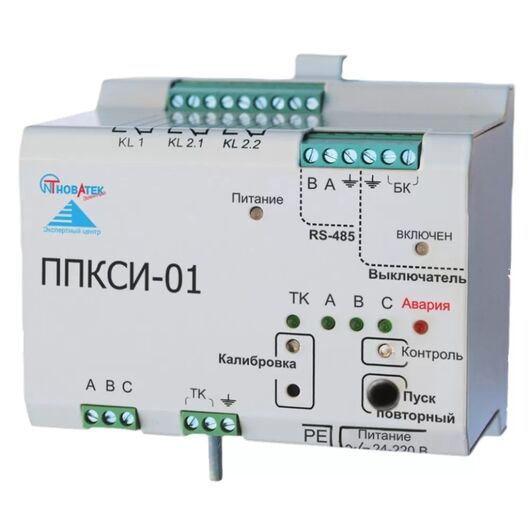

Прибор предварительного контроля сопротивления изоляции ППКСИ-01

НАЗНАЧЕНИЕ

Прибор предварительного контроля сопротивления изоляции ППКСИ-01 предназначен для измерения и контроля сопротивления изоляции кабельных линий (КЛ) 3-фазной цепи

в ячейках комплектных распределительных устройств (КРУ) класса напряжения 6-10 кВ перед включением силового выключателя.

В случае, если уровень изоляции кабеля отходящей линии находится в пределах, обеспечивающих

безаварийную работу, ППКСИ разрешает прохождение сигнала на включение силового выключателя в КРУ. В случае, если уровень изоляции кабеля отходящей линии ниже определенного опасного уровня, ППКСИ выдает сигнал, запрещающий включение силового выключателя.

Основные технические характеристики:

Напряжение питания, AC / DC 24 – 220 В

Время готовности после включения 2 с

Диапазон измеряемых сопротивлений изоляции КЛ 0 – 1 000 кОм

Сопротивление оперативного контроля 360 кОм

Точность измерения в зоне 320 – 400 кОм ±7 %

Время проведения измерения, не более 3 мин

Напряжение постоянного оперативного тока в цепи измерения, 20 В

Влияние емкости (не более 100 nF) и индуктивности в измеряемой цепи на

точность измерения сопротивления изоляции исключено

Индикация светодиодная

Режим калибровки есть

Режим времени работы Круглосуточный, круглогодичный

Диапазон рабочих температур от -25 до +40С

Температура хранения от -45 до +70С

Масса, не более 2 кг

Габаритные размеры 120x122x83 мм

Монтаж DIN-рейка 35 мм

Положение в пространстве произвольное
