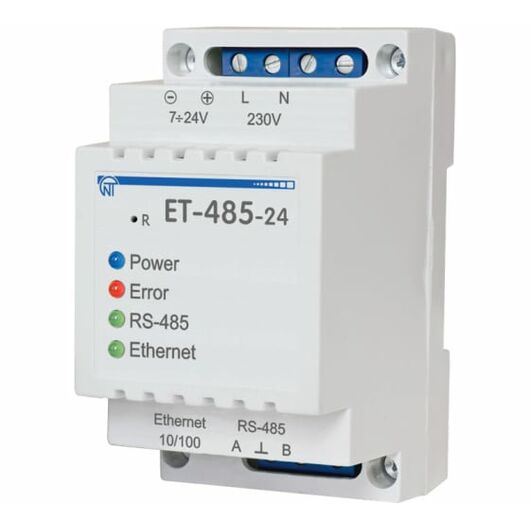

Преобразователь интерфейсов ЕТ-485 24В 3425680485-24

Преобразователь интерфейсов ЕТ-485-24 (Точка доступа к NT Cloud (Ethernet)

НАЗНАЧЕНИЕ

Является микропроцессорным устройством, предназначен для обмена данными через сеть Ethernet 10BASE-T и 100BASE-T с оборудованием, оснащенным интерфейсом RS-485 и образующим сеть Modbus. Прибор обеспечивает функции Modbus-сервера для подключений Modbus-клиентов по сети Ethernet. Прибор перенаправляет Modbus-запросы от клиентов на устройства в сети Modbus и возвращает клиентам ответы от устройств.

В ET-485 предусмотрены:

•             гибкая адресация в сети Ethernet (переопределение MAC-адреса, статический или

динамический IP-адрес);

•             различные режимы обмена по сети Modbus (RTU или ASCII, с проверкой четности на чет, нечет и без проверки, широкий диапазон скоростей передачи, настраиваемая задержка);

Основные технические характеристики:

Номинальное напряжение питания переменного тока, В 230

Напряжение, при котором сохраняется работоспособность, В:

- переменного тока 100-250

- постоянного тока 140-350

- резервного питания постоянного тока 7-24

Частота питающей сети, Гц 47 – 63

Поддерживаемые протоколы сети Ethernet ARP, IP, TCP, Modbus TCP, HTTP

Максимальное количество подключений по протоколу Modbus TCP 11

Встроенные сервера Modbus-сервер, HTTP-сервер

Интерфейс обмена по сети Modbus RS-485

 Поддерживаемые протоколы сети Modbus: Modbus RTU, Modbus ASCII

Максимальное выходное напряжение драйвера RS-485, В 3,3

Выходной ток короткого замыкания драйвера RS-485 (предельный), мА 250

Входной ток приемника RS-485, мА, не более 0,125

Сопротивление встроенного терминатора, Ом 1600

Индикация светодиодная

Время готовности при включении питания, сек, не более 1

Потребляемая мощность, Вт, не более 1,2

Масса, кг, не более 0,200

Габаритные размеры, мм 95 х 52 х 67

Степень защиты изделия IP20

Класс защиты от поражения электрическим током II

Климатическое исполнение УХЛ 3.1

Допустимая степень загрязнения II

Категория перенапряжения II

Номинальное напряжение изоляции, В 450

Номинальное импульсное выдерживаемое напряжение, кВ 2,5

Рабочее положение произвольное
