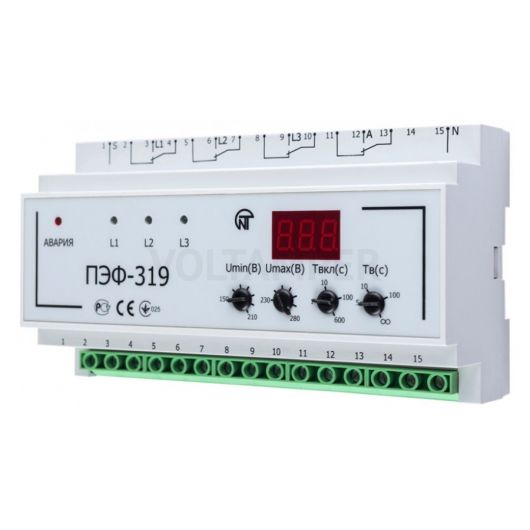

Переключатель фаз ПЭФ-319 3425601401

Предназначен для питания промышленной и бытовой однофазной нагрузки 220В/50Гц от трёхфазной четырёхпроводной сети 3×380+N с целью обеспечения бесперебойным питанием особенно ответственных потребителей и защиты их от недопустимых колебаний напряжения в сети.

В зависимости от наличия и качества напряжения на основной фазе (установлен приоритет – линия L1), производит выбор наиболее «благоприятной» фазы и с высоким быстродействием производит переключение однофазной нагрузки на эту фазу. При восстановлении параметров напряжения на исходной фазе ПЭФ-319 переключит нагрузку на неё обратно. Если время возврата (Тв) в положении «∞», то возврат на приоритетную фазу не происходит.

Переключение на фазу с недопустимыми параметрами не производится. Если напряжение на резервных фазах не соответствует выставленным порогам срабатывания – нагрузка отключается. Защищает нагрузку любой мощности: до 6,6 кВт (30 А) – непосредственно выходными контактами реле, свыше 6,6 кВт – через магнитный пускатель.

В ПЭФ-319 предусмотрена внутренняя блокировка от залипания контактов выходных встроенных реле, а также контроль состояния силовых контактов магнитного пускателя во внешней цепи.

Дополнительная опция: цифровой трёхфазный вольтметр, отображающий текущее значение

напряжения фазы, от которой питается нагрузка.

Технические характеристики:

• Назначение устройства - Аппаратура управления и распределения
• Тип конструкции (монтажа) - на стандартную DIN-рейку 35 мм
• Степень защиты:
  • прибора IP40
  • клеммной колодки IP20
• Класс защиты от поражения электрическим током II
• Климатическое исполнение - УХЛ3.1
• Диапазон рабочих температур, С -  от -35 до +55
• Температура хранения, С - от -45 до +60
• Степень загрязнения - III
• Категория перенапряжения - III
• Сечение проводников подсоединительных клемм,  мм - ² 2-4
• Момент затяжки винтов клемм Н*м - 0,4
• Номинальное фазное напряжение, В - 220/230
• Напряжение, при котором сохраняется работоспособность по единственной фазе, В - 120
• Частота сети, Гц  - 45 - 55
• Диапазон срабатывания по, UMIN, В - 150 - 210
• Диапазон срабатывания по, UMAX, В - 230 - 280
• Диапазон регулирования времени возврата на приоритетную фазу, с  - 5 - 200 (Примечание – При нахождении ручки ТВ положении "∞" возврат на приоритетную фазу отсутствует )
• Диапазон регулирования времени повторного включения, ТВКЛ, с - 1 - 600
• Фиксированная задержка переключения (отключения) по UMIN, с - 12
• Время переключения на резервные фазы, с - не более 0,2
• Гистерезис (коэффициент возврата) по напряжению, В  - 5 - 7
• Точность определения порога срабатывания, В -  ±3
• Максимальный коммутируемый ток (активный) выходных контактов, А - 30
• Фазное напряжение, при котором сохраняется работоспособность прибора, В  - 400
• Кратковременно допустимое максимальное фазное напряжение, при котором сохраняется работоспособность, В  - 450
• Потребляемая мощность (под нагрузкой), ВА - не более 10
• Коммутационный ресурс выходных контактов:
  • под нагрузкой 30 А (активный ток), раз - не менее 100 000
  • под нагрузкой 5 А, раз - не менее 1 млн.
• Габаритные размеры, мм  - 157 х 91х 59
• Масса, кг -  не более 0,38
• Положение в пространстве – произвольное.
