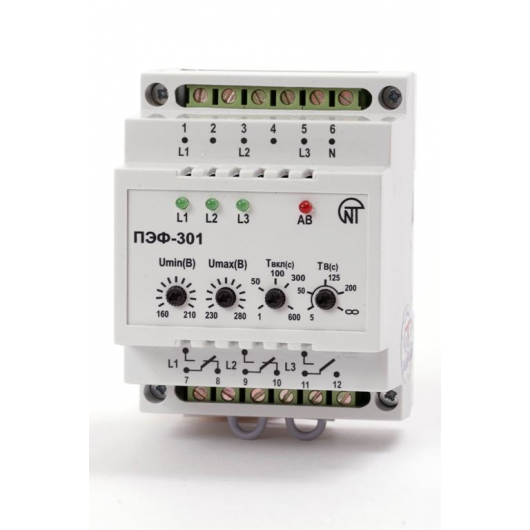

БрендыПереключатель фаз ПЭФ-301 3425601301
Переключатель фаз ПЭФ-301 предназначен для питания промышленной и бытовой однофазной нагрузки 220В/50Гц от трёхфазной четырёхпроводной сети 3×380+N с целью обеспечения бесперебойным питанием особенно ответственных потребителей и защиты их от недопустимых колебаний напряжения в сети. В зависимости от наличия и качества напряжения на основной фазе (установлен приоритет – линия L1), производит выбор наиболее «благоприятной» фазы и с высоким быстродействием производит переключение однофазной нагрузки на эту фазу. При восстановлении параметров напряжения на исходной фазе ПЭФ-301 переключит нагрузку на неё обратно. Если время возврата (Тв) в положении «∞», то возврат на приоритетную фазу не происходит
|
Номинальное фазное напряжение, В |
220 |
|
Частота сети, Гц |
45-55 |
|
Диапазон срабатывания по Umin, В |
160-210 |
|
Диапазон срабатывания по Umax, В |
230-280 |
|
Диапазон регулирования времени повторного включения, Твкл, сек |
1-600 |
|
Диапазон регулирования времени возврата на приоритетную фазу, Тв, сек |
5-200 |
|
Фиксированная задержка переключения (отключения) по Umin, сек |
12 |
|
Время переключения на резервные фазы, сек, не более |
0,2 |
|
Гистерезис (коэффициент возврата) по напряжению, В |
5-7 |
|
Точность определения порога срабатывания, В |
±3 |
|
Максимальный коммутируемый ток выходных контактов (активная нагрузка), А, не более |
16 |
|
Фазное напряжение, при котором сохраняется работоспособность прибора, В |
400 |
|
Кратковременное допустимое максимальное фазное напряжение, при котором сохраняется работоспособность, В |
450 |
|
Потребляемая мощность (под нагрузкой), ВА, не более |
1,0 |
|
Коммутационный ресурс выходных контактов:
|
100 тыс. 1 млн. |
|
Степень защиты:
|
IP40 IP20 |
|
Климатическое исполнение |
УХЛ 4 |
|
Диапазон рабочих температур, оС |
–25 - +55 |
|
Масса, не более, кг |
0,200 |
|
Монтаж на стандартную DIN-рейку 35 мм |
|
