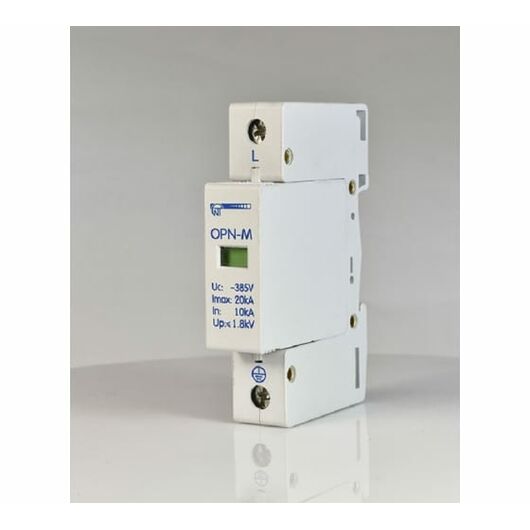

Ограничитель перенапряжения OPN-M (1S)10kA 567891-10

Ограничитель перенапряжения ОПН-М (1S) 10кА

НАЗНАЧЕНИЕ

Ограничители импульсных перенапряжений ОНП-М предназначены для защиты внутренних распределительных цепей жилых и общественных зданий от грозовых и коммутационных импульсных перенапряжений. Ограничители предназначены для эксплуатации в однофазных или трехфазных электрических сетях переменного тока напряжением до 400 В частотой 50 Гц. Ограничители выполняют функции ограничения перенапряжений и отвода импульсных токов.

Основная область применения ограничителей: устройства вводно — распределительные, щиты учетно — распределительные жилых и общественных зданий, групповые квартирные и этажные щитки.

Ограничители состоят из основания и сменных картриджей с сигнальным индикатором:

- зеленый: нормальное рабочее состояние;

- оранжевый: требуется замена картриджа.

Основные технические характеристики:

Ограничитель перенапряжения 1 модуль 380В; In:10kA

Номинальное импульсное выдерживаемое напряжение Uimp, В 6000

Время реакции, нс, не более 25

Частота сети, Гц 48 - 63

Режим защиты L-PE, N-PE (1P, 2P, 3P, 3P + N)

Класс защиты IP 20

Климатическое исполнение УХЛ 3.1

Число полюсов 1-4

Время реакции, не более, нс 25

Сечение проводов для подключения к клеммам, мм2 4,0 – 25,0

Класс защиты В (класс I) C (класс II) D (класс III)

Номинальное/максимальное непрерывное рабочее

напряжение Uc, В ~ 385/400(класс I) ~ 385/400(класс II) ~ 230/255(класс III)

Габаритные размеры, мм:

Высота 79

Ширина 1S – 18; 2S – 36; 3S – 54; 4S – 72

Глубина 68

Масса, кг, не более 0,15

Установка (монтаж) изделия - стандартная DIN-рейка 35 мм

Изделие сохраняет свою работоспособность при любом положении в пространстве
