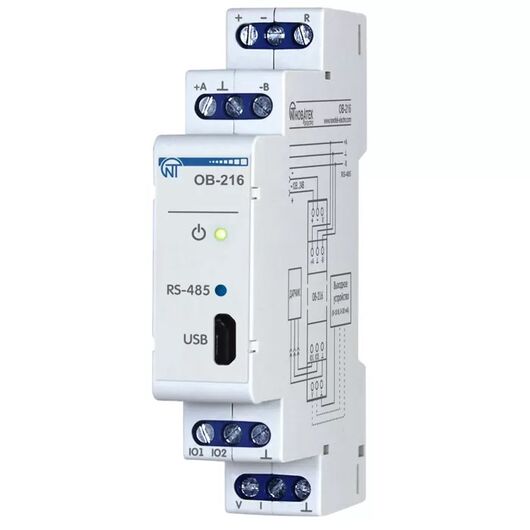

Модуль ввода-вывода ОВ-216 3425604216

Модуль ввода-вывода цифровой ОВ-216

НАЗНАЧЕНИЕ:

OB-216 может быть использован как:

 − удаленный измеритель постоянного напряжения (0 – 10 В);

− удаленный измеритель постоянного тока (0 – 20 мА);

− удаленный измеритель температуры с возможностью подключения датчиков NTC (10KB), PTC 1000, PT 1000 или цифрового датчика температуры D18B20, DHT21, DHT22, AM2301;

− счетчик импульсов с сохранением результата в памяти;

− отслеживание состояния (замкнуто / разомкнуто) контакта на входе типа «сухой контакт».

 OB-216 обеспечивает:

  − управление нагрузкой по выходному аналоговому сигналу (0 – 10 В, 0 – 20 мА), в зависимости от получаемого входного сигнала с подключенного датчика.

 Интерфейсы RS-485 либо USB обеспечивают управление подсоединенными приборами и считывание показаний датчиков по протоколу ModBus.

Основные технические характеристики:

Напряжение питания постоянного тока, В 10-30

Количество подключаемых датчиков 1

Погрешность измерения постоянного напряжения в диапазоне 0-10В не более 1%

Погрешность измерения постоянного тока в диапазоне 0-20мА не более 1%

Диапазон измерения температуры (NTC 10KB), °C -25…+125

Диапазон измерения температуры (PTC 1000), °C -50…+120

Диапазон измерения температуры (PT 1000), °C -50…+250

Количество выходов 1

Диапазон выходного напряжения, В 0-10

Погрешность выходного напряжения, % 0,5

Диапазон выходного тока, мА 0-20

Погрешность выходного тока, % 0,5

Максимальная потребляемая мощность, Вт, не более 1

Интерфейс связи RS (EIA/TIA)-485, USB

Протокол обмена данными ModBus RTU/ASCII

Номинальный режим работы Продолжительный

Класс защиты от поражения электрическим током III

Масса, кг, не более 0,07

Габаритные размеры, HxBxL, мм 90х65х18
