Модуль ввода-вывода ОВ-215 3425604215

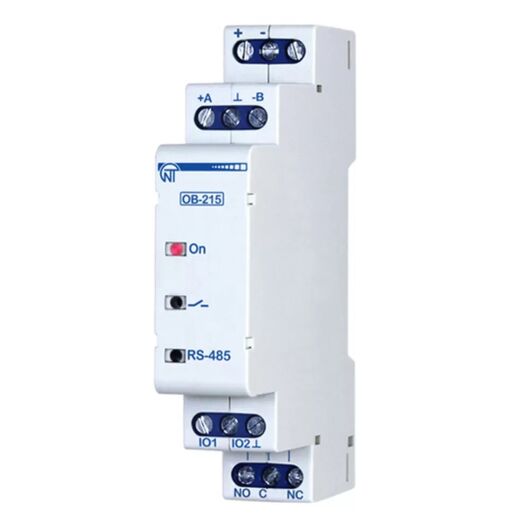

Модуль ввода-вывода цифровой OB-215

НАЗНАЧЕНИЕ

Модуль ввода/вывода ОВ-215 разработан для сбора данных с различных датчиков и передачи этой информации по протоколу MODBUS.

Модуль OB-215 обеспечивает:

• управление оборудованием по релейному выходу с мощностью коммутации до 1,84 кВА;
• отслеживание состояния (замкнуто/разомкнуто) контакта на входе типа «сухой контакт».

Модуль ввода-вывода цифровой OB-215 может быть использован как:

− удаленный измеритель постоянного напряжения (0 – 10 В);

− удаленный измеритель постоянного тока (0 – 20 мА);

− удаленный измеритель температуры с возможностью подключения датчиков NTC (10KB), PTC 1000, PT 1000 или цифрового датчика температуры D18B20;

− регулятор температуры для холодильных и тепловых установок;

− счетчик импульсов с сохранением результата в памяти;

− «импульсное реле» с током коммутации до 8 А;

− преобразователь интерфейса RS-485 – UART (TTL).

Интерфейс RS-485 обеспечивает управление подсоединенными приборами и считывание показаний датчиков по протоколу ModBus. Установка параметров задается Пользователем с панели управления по протоколу ModBus RTU/ASCII или любой другой программой, позволяющей

работать с протоколом ModBus RTU/ASCII.

Основные технические характеристики:

Номинальное напряжение питания сети, В 12 - 24

Погрешность измерения постоянного напряжения в диапазоне 0 – 10 В, не хуже 1%

Погрешность измерения постоянного тока в диапазоне 0 – 20 мА, не хуже 1%

Диапазон измерения температуры (NTC 10KB), °C -25…+125

Погрешность измерения температуры (NTC 10KB) от -25...+70, °C ±1

Погрешность измерения температуры (NTC 10KB) от +70...+125, °C ±2

Диапазон измерения температуры (PTC 1000), °C -50…+120

Погрешность измерения температуры (PTC 1000), °C ±1

 Диапазон измерения температуры (PT 1000), °C -50…+250

Погрешность измерения температуры (PT 1000), °C ±1

Максимальная частота импульсов в режиме «Счетчик импульсов/Логический вход», Гц 200

Максимальное напряжение, подаваемое на вход «IO1», В 12

Максимальное напряжение, подаваемое на вход «IO2», В 5

 Время готовности, с, не более 0,4

 Максимальный коммутируемый ток при активной нагрузке, А 8

 Максимальная потребляемая мощность, Вт, не более 1

 Число и вид контактов реле (переключающий контакт) 1

 Интерфейс связи RS (EIA/TIA)-485

 Протокол обмена данными ModBus RTU / ASCII

 Номинальный режим работы Продолжит.

 Климатическое исполнение УХЛ 3.1

 Степень защиты изделия IP20

 Допустимая степень загрязнения II

 Класс защиты от поражения электрическим током II

Сечение проводов для подключения к клеммам, мм 0,5 - 1,0

 Момент затяжки винтов клемм, Н*м 0,4

 Масса, кг, не более 0,07

 Габаритные размеры, HxBxL, мм 90х64х18

 Установка (монтаж) изделия - стандартная DIN-рейка 35 мм
