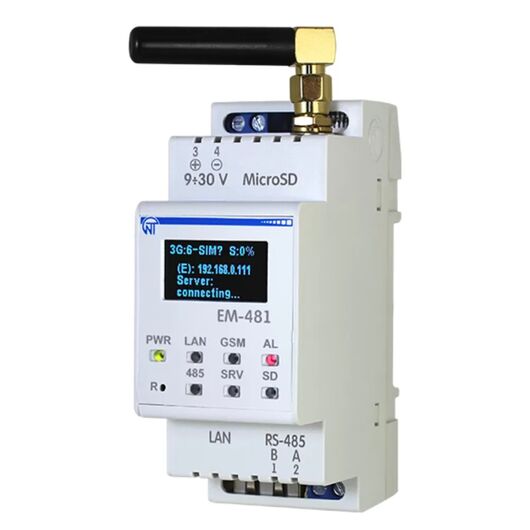

Контроллер web-доступа ЕМ-481 3425680481

Точка доступа к NT Cloud (Ethernet / 3-G) ЕМ-481 с функцией ПЛК

НАЗНАЧЕНИЕ

Контроллер ЕМ-481 разработан для обеспечения связи между MODBUS оборудованием разных производителей и облачными системами мониторинга.

EM-481 обеспечивает сбор данных с подключенных устройств MODBUS, передачу данных на

сервер, доступ к данным (по протоколу MODBUS TCP или при помощи текстовых сообщений SMS),

отслеживание событий и реакции на события (отправка SMS-оповещений, запись значений в

устройства MODBUS, сохранение прочитанных значений в журнал на карте памяти).

В EM-481 предусмотрены:

• гибкие возможности подключения (проводная или беспроводная связь GSM или UMTS,

автоматический выбор способа связи с сервером, автоматическое или ручное определение поставщика услуг GSM и параметров связи, переопределение MAC-адреса и других настроек Ethernet);

• защита доступа (пароли для настройки или для подключения к сети MODBUS, подключение только к заданному серверу с автоматической авторизацией, пароль управления по SMS);
• различные режимы обмена по сети MODBUS (RTU или ASCII, с проверкой четности на чет,

нечет и без проверки, широкий диапазон скоростей передачи, настраиваемая задержка);

• программирование сбора данных, событий и действий по событиям (см. Приложение В);
• сервисные функции (часы реального времени, возможность обновления прошивки).

Основные технические характеристики

Номинальное напряжение питания постоянного тока, В 12

Интерфейс обмена по проводной сети 10Base-T / 100Base-T

Поддерживаемые протоколы сети Ethernet UDP, ARP, TCP

Интерфейс обмена по беспроводной сети GSM, UMTS

Поддерживаемые стандарты беспроводной сети SMS, GPRS, HSPA

Встроенные сервера MODBUS TCP, HTTP

Максимальное количество подключений по протоколу MODBUS TCP 4

Интерфейс обмена по сети MODBUS RS-485

Поддерживаемые протоколы сети MODBUS по RS-485 MODBUS RTU, MODBUS ASCII

Скорость передачи в сети MODBUS по RS-485, бит/с 75 – 921600

Максимальное выходное напряжение драйвера RS-485, В 3,3

Выходной ток короткого замыкания драйвера RS-485 (предельный), мА 250

Сопротивление встроенного терминатора, Ом 1 000

Рекомендуемое количество подключенных устройств в сети MODBUS:

– при входном токе приемников на шине RS-485 не более 0,125 мА не более 256

– при входном токе приемников на шине RS-485 не более 1 мА не более 32

Время готовности при подаче напряжения питания, не более, с 15*

Напряжение питания, при котором сохраняется работоспособность 9 – 30

Потребляемая мощность (под нагрузкой), Вт, не более 6

Номинальный режим работы Продолжительный

Климатическое исполнение УХЛ 3.1

Степень защиты IP20

Допустимая степень загрязнения II

Класс защиты от поражения электрическим током III

Сечение проводов для подключения к клеммам, мм² 0,5-3

Момент затяжки винтов клемм, Н*м 0,4

Номинальное напряжение изоляции, В 450

Номинальное импульсное выдерживаемое напряжение, кВ 2,5

Масса, кг, не более 0,400

Габаритные размеры H*B*L, мм

– с установленной GSM антенной 64,5х106,5х36

– без GSM антенны 64,5х100х36
