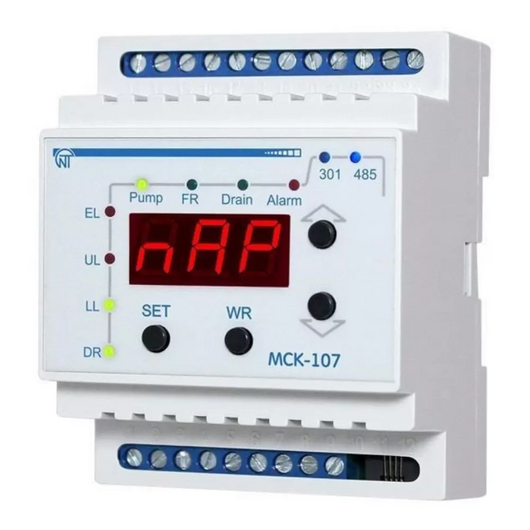

Контроллер насосной станции МСК-107

НАЗНАЧЕНИЕ

Контроллер насосной станции МСК-107 предназначен для создания систем автоматизации технологических процессов, связанных с контролем и поддержанием заданного уровня жидких веществ в различного рода резервуарах путем управления электродвигателем (электродвигателями) одного или двух насосов.

Поддержание заданного уровня жидких веществ обеспечивается управлением:

- при однофазном двигателе мощностью до 1 кВт – встроенным реле нагрузки;

- при трехфазном двигателе или при однофазном двигателе мощностью более 1 кВт - управлением катушкой магнитного пускателя (контактора).

МСК-107 обеспечивает управление электродвигателем (электродвигателями) одного или двух насосов как в автоматическом режиме по одному из встроенных в устройство алгоритмов, так и в ручном – по командам пользователя с лицевой панели или кнопочного поста.

По интерфейсам RS-232 и RS-485 (протокол MODBUS) возможно задание основных параметров работы МСК-107, а также дистанционное управление электродвигателем (электродвигателями).

Одновременное использование RS-485 и RS-232 невозможно.

Основные технические характеристики:

Номинальный режим работы: Продолжительный

Степень защиты изделия IP 20

Класс защиты от поражения электрическим током II

Климатическое исполнение УХЛ3.1

Допустимая степень загрязнения II

Категория перенапряжения II

Номинальное напряжение изоляции, В 450

Номинальное импульсное выдерживаемое напряжение, кВ 2,5

Сечение проводов для подключения к клеммам, мм2 0,5 – 2

Момент затяжки винтов клемм, Н*м 0,4

Номинальное переменное однофазное напряжение питания, В 230

Напряжение, при котором сохраняется работоспособность, В 130 – 270

Частота сети, Гц 48 – 62

Сопротивление контролируемой среды для кондуктометрического датчика, не более, кОм 450

Потребляемая мощность (под нагрузкой), ВА, не более 5,0

Масса, не более, кг 0,2

Установка (монтаж) изделия - DIN-рейка 35 мм

Материал корпуса – самозатухающий пластик
