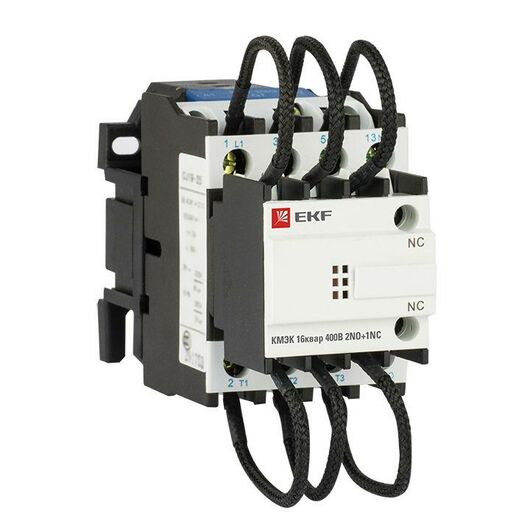

Контактор для конденсатора КМЭК 16квар 400В 2NО+1NC PROxima EKF ctrk-s-32-16-400
Войдите в учётную запись, чтобы мы могли сообщить вам об ответе
Контактор для конденсатора КМЭК PROxima это специализированный контактор двухступенчатого включения для коммутации конденсаторов в установках компенсации реактивной мощности (УКРМ).
Контакторы КМЭК EKF PROxima состоят из корпуса, закрепленных в нем двух рядов неподвижных контактов, подвижных контактов, которые закреплены в подвижной части магнитной системы. На первом ряду контактов с коммутированы зарядные резисторы. Неподвижная часть магнитной системы закреплена жестко в корпусе КМЭК. Пружина препятствует смыканию контактов. При подаче напряжения на катушку управления в магнитной системе контактора возникает магнитное поле, которое, преодолевая сопротивление пружины, смыкает магнитную систему и замыкает сначала верхнюю группу контактов и через 0,1-0,2 секунды вторую, силовую группу контактов. При этом пусковой ток конденсаторов гаситься на резисторах. При отключении напряжения с катушки управления пружина размыкает контакты. Возможна коммутация алюминиевым и медным проводом.
Гарантия
7 лет
Количество вспомогательных замыкающих контактов
2
Количество вспомогательных размыкающих контактов
1
Количество замыкающих главных контактов
3
Количество размыкающих главных контактов
0
Номинальная реактивная мощность при 400 В, 50 Гц
16 кВАр
Номинальное напряжение питания цепи управления Us перемен. тока АС при 50 Гц по
440 В
Номинальное напряжение питания цепи управления Us перемен. тока АС при 50 Гц с
320 В
Номинальное напряжение питания цепи управления Us постоянного тока DC по
0 В
Номинальное напряжение питания цепи управления Us постоянного тока DC с
0 В
Производитель
EKF
Род тока включения
Переменный ток (AC)
Тип присоединения главной электрической цепи
Винтовое соединение
