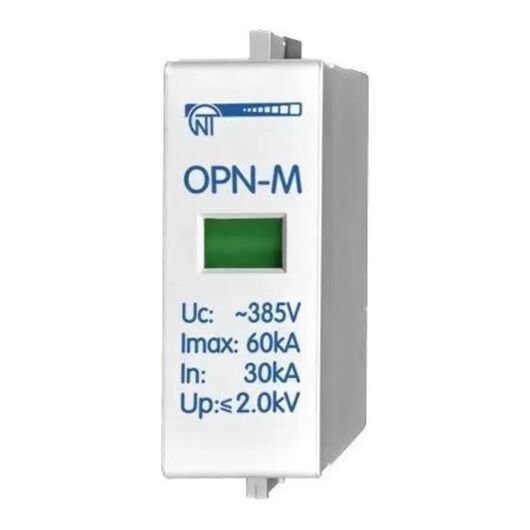

Картридж сменный OPN-M 30kA 567890-30

Картридж сменный ОПН-М 30kA:

НАЗНАЧЕНИЕ

Картридж сменный ОПН-М применяется для устройства ОПН-М 1S, 3S, 4S.

Ограничители импульсных перенапряжений OPN-M предназначены для защиты внутренних распределительных цепей жилых и общественных зданий от грозовых и коммутационных импульсных перенапряжений. Ограничители предназначены для эксплуатации в однофазных или трехфазных электрических сетях переменного тока напряжением до 400 В частотой 50 Гц.

Основная область применения ограничителей: устройства вводно - распределительные, щиты

учетно - распределительные жилых и общественных зданий, групповые квартирные и этажные щитки.

Ограничители состоят из основания и сменных картриджей с сигнальным индикатором:

- зеленый: нормальное рабочее состояние;

- оранжевый: требуется замена картриджа.

Изделие предназначено для эксплуатации в следующих условиях:

– температура окружающей среды от минус 40 до плюс 70ºС;

– атмосферное давление от 84 до 106,7 кПа;

– относительная влажность воздуха (при температуре +25 ºС) 30 … 80%.

Основные технические характеристики:

Номинальный ток разряда: 30 кА

Номинальное импульсное выдерживаемое напряжение Uimp, В 6000

Время реакции, нс, не более 25

Частота сети, Гц 48 - 63

Режим защиты L-PE, N-PE (1P, 2P, 3P, 3P + N)

Класс защиты IP 20

Климатическое исполнение УХЛ 3.1

Число полюсов 1-4

Время реакции, не более, нс 25

Сечение проводов для подключения к клеммам, мм2 4,0 – 25,0

Момент затяжки винтов клеммника, Н*м 2±0,2

Масса, кг, не более 0,15

Установка (монтаж) изделия - стандартная DIN-рейка 35 мм

Изделие сохраняет свою работоспособность при любом положении в пространстве

Материал корпуса – самозатухающий пластик

Изделие соответствует требованиям: ГОСТ IEC/EN 61643-1

Вредные вещества в количестве, превышающем предельно допустимые концентрации, отсутствуют
