Картридж сменный OPN-M 20kA 567890-20

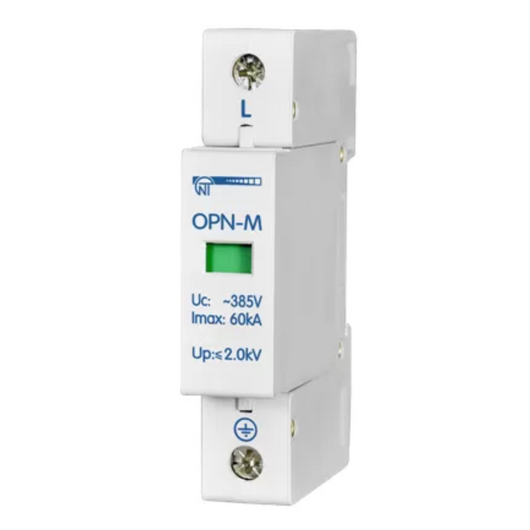

Ограничитель перенапряжения ОПН-М (1S) 20кА:

НАЗНАЧЕНИЕ

Ограничители импульсных перенапряжений ОНП-М предназначены для защиты внутренних распределительных цепей жилых и общественных зданий от грозовых и коммутационных импульсных перенапряжений. Ограничители предназначены для эксплуатации в однофазных или трехфазных электрических сетях переменного тока напряжением до 400 В частотой 50Гц. Ограничители выполняют функции ограничения перенапряжений и отвода импульсных токов.

Основная область применения ограничителей: устройства вводно — распределительные, щиты учетно — распределительные жилых и общественных зданий, групповые квартирные и этажные щитки.

Изделие предназначено для эксплуатации в следующих условиях:

– температура окружающей среды от минус 40 до плюс 70ºС;

– атмосферное давление от 84 до 106,7 кПа;

– относительная влажность воздуха (при температуре +25 ºС) 30 … 80%.

Основные технические характеристики:

Номинальное импульсное выдерживаемое напряжение Uimp, В 6000

Время реакции, нс, не более 25

Частота сети, Гц 48 - 63

Режим защиты L-PE, N-PE (1P, 2P, 3P, 3P + N)

Класс защиты IP 20

Климатическое исполнение УХЛ 3.1

Число полюсов 1-4

Время реакции, не более, нс 25

Сечение проводов для подключения к клеммам, мм2 4,0 – 25,0

Момент затяжки винтов клеммника, Н*м 2±0,2

Масса, кг, не более 0,15

Установка (монтаж) изделия - стандартная DIN-рейка 35 мм

Изделие сохраняет свою работоспособность при любом положении в пространстве

Материал корпуса – самозатухающий пластик

Изделие соответствует требованиям: ГОСТ IEC/EN 61643-1

Вредные вещества в количестве, превышающем предельно допустимые концентрации, отсутствуют
